一、基本信息

功能：BT1120转CAMERALINK。

型号：SPD-BCLS01-C。

供电：5－12V。

输入：BT1120/BT656。

输出：CAMERALINK。

通讯方式：I2C。

支持分辨率：1080P、720P等。

尺寸：70mmX67mm(非国产)、64mmX48mm(国产)。

工作温度：－40℃－+80℃。

1、支持以BT1120任何格式输入数据（包括但不限YUV422、420、Gray、Bayer、RGB565）（主时钟在100Mhz以内）, 转Cameralink输出（一路或两路）。

2、支持以BT1120任何格式输入数据（包括但不限YUV422、420、Gray、Bayer、RGB565）（主时钟在200Mhz以内），转Cameralink输出（两路）。
3、支持图像分割传输。

二、接口定义

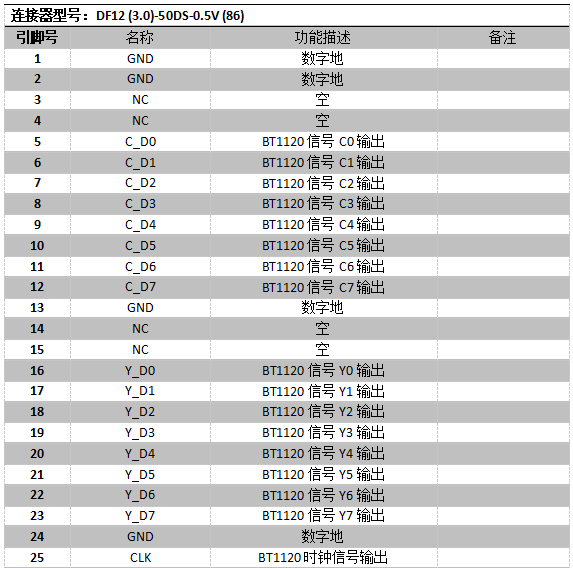

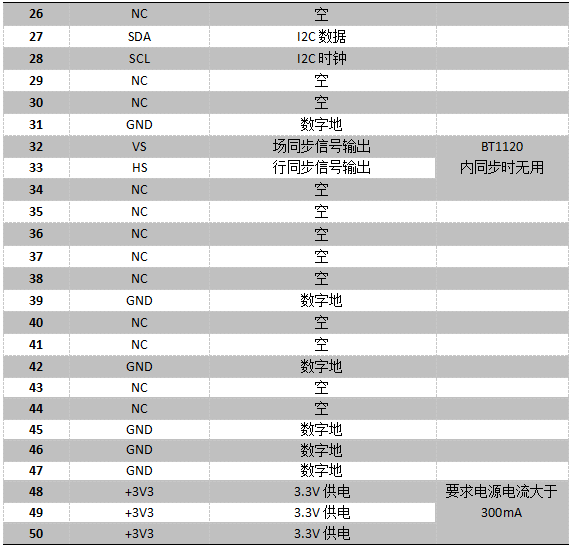

1.BT1120输入接口定义：

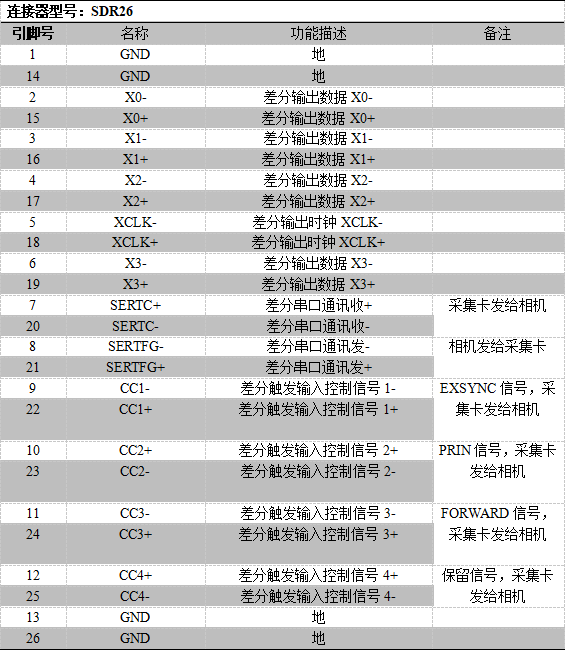

2.Cameralink输出接口定义：
