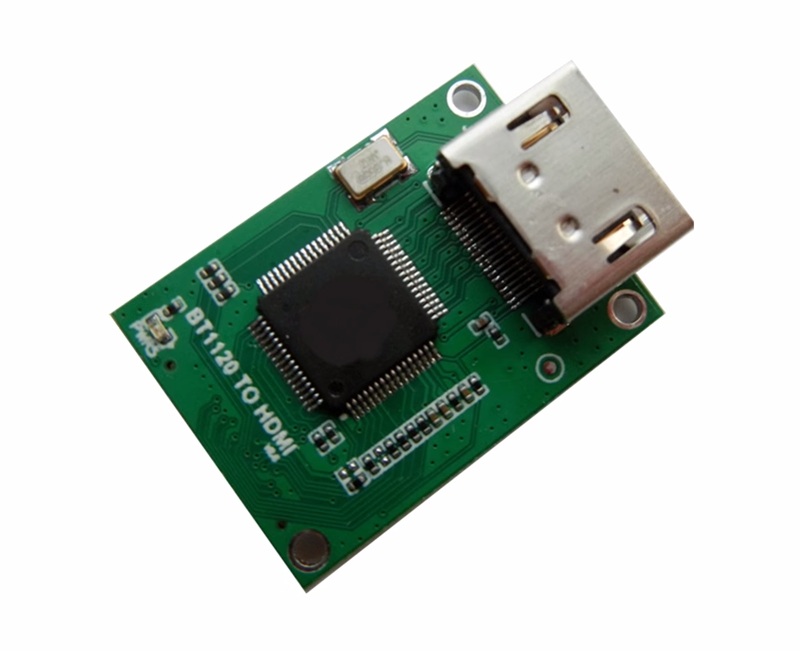

一.基本信息

功能：HDMI编码。

型号：SPD-BTH01。

供电：3.3V。

输入：BT1120(默认)、支持BT656。

输出：HDMI（支持RGB、YUV切换）。

配置方式：默认已配置好，输入BT1120即可输出HDMI。

支持分辨率：1080P60、1080P50、1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24、1280×1024、720×576、640×512等（以上分辨率自适应）。

尺寸：25mmX34mm。

工作温度：－40℃－+80℃。

二.接口定义

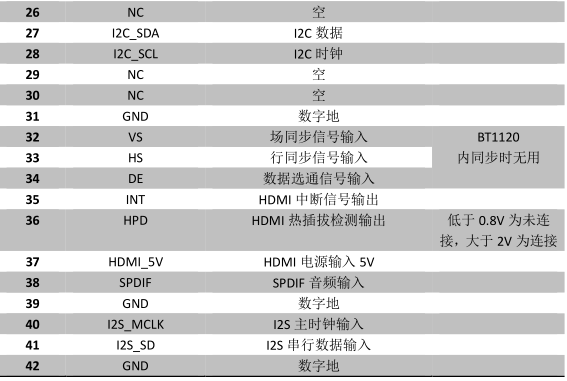

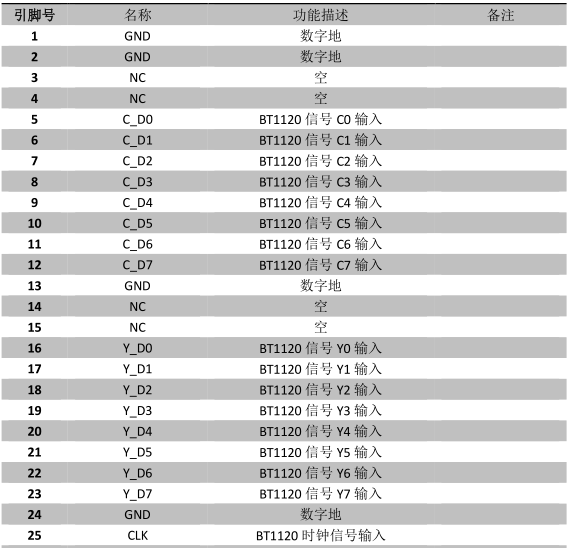

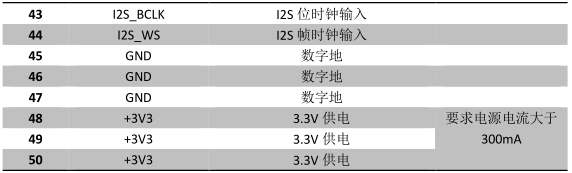

1.BT1120输入接口定义：

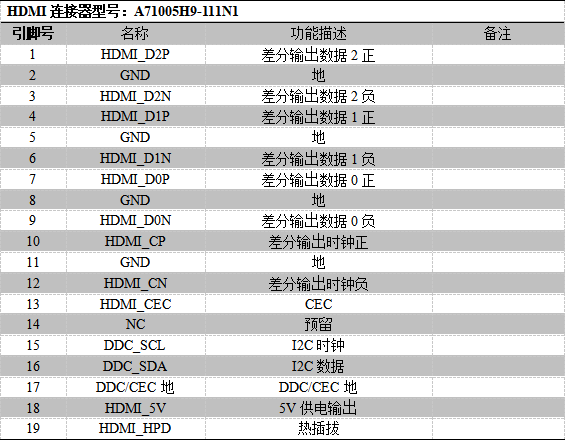

2.HDMI输出接口定义：
