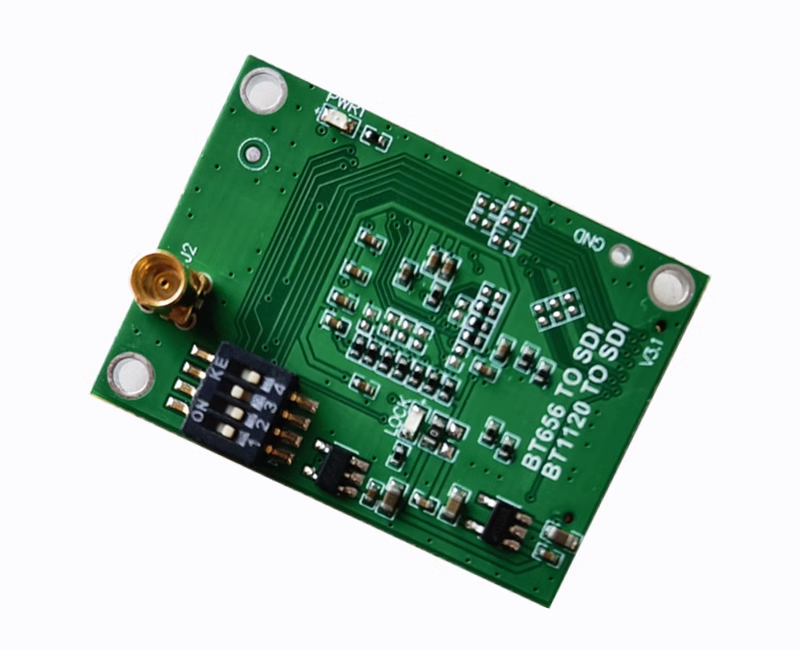

一、基本信息

功能：3G SDI编码。

型号：SPD-BSD01。

供电：3.3V。

输入：BT1120（默认配置）、兼容BT656。

输出：SDI(SD/HD/3G)。

配置方式：默认已经配置好，输入BT1120即可输出SDI。

支持分辨率：1080P60、1080P50、108P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24。

尺寸：25mm×34mm。

工作温度：－40℃－+80℃。

连接器型号：DF12 (3.0)-50DS-0.5V (86)。

其它：支持音频编码，格式为I2S。

二、接口定义

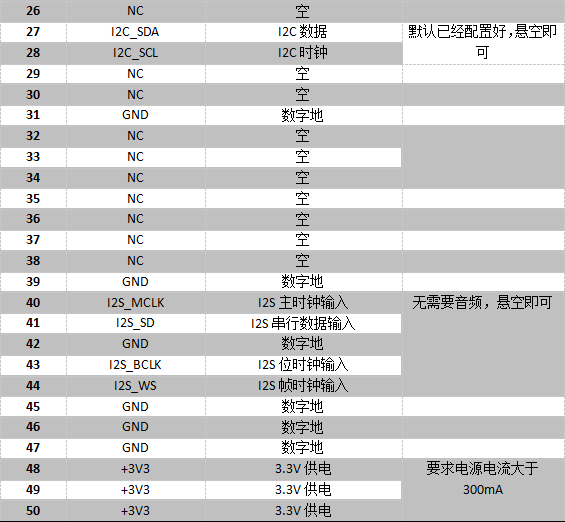

1.引脚定义及说明

四、配置方式

       默认已经配置好，输入BT1120即可输出SDI。

五、分辨率：

  支持1080P60、1080P50、1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24等。

六、结构尺寸

  尺寸：25mmX34mm。

七、使用环境

  工作温度：－40℃－+80℃。
