一．基本信息

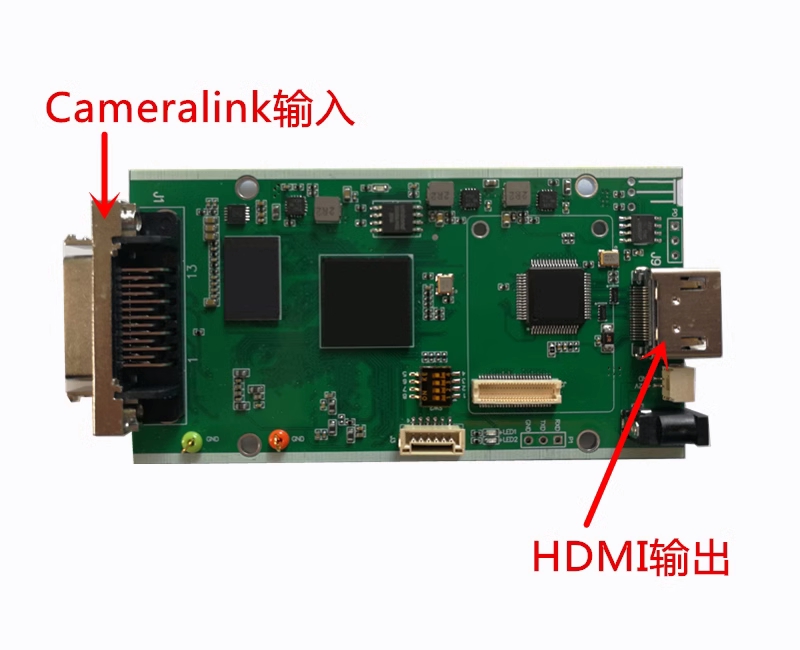

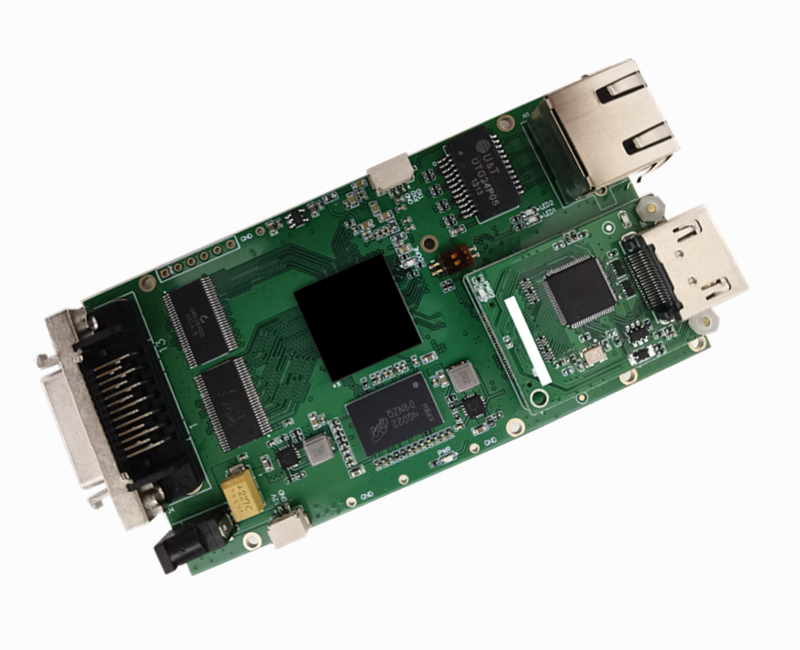

功能：本板卡功能为Cameralink视频转HDMI视频。

型号：SPD-CLHS01。

供电：12V/1A。

输入：Cameralink-BASE。

输出：HDMI。

驱动方式：免驱。

分辨率支持：1080P60、1080P50、1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24。

尺寸：95mm×50mm。

工作温度：－40℃－+80℃。

二．接口定义

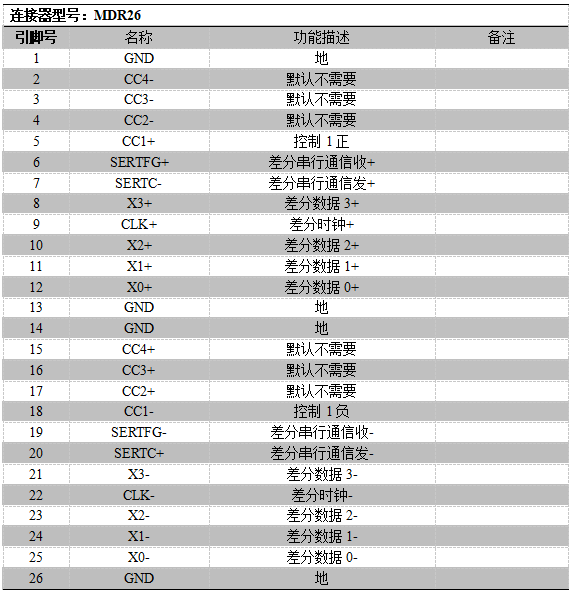

1.Cameralink输入接口定义：

2.供电接口定义：

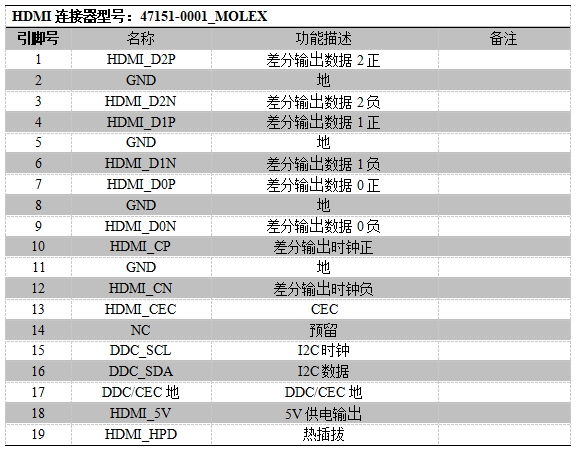

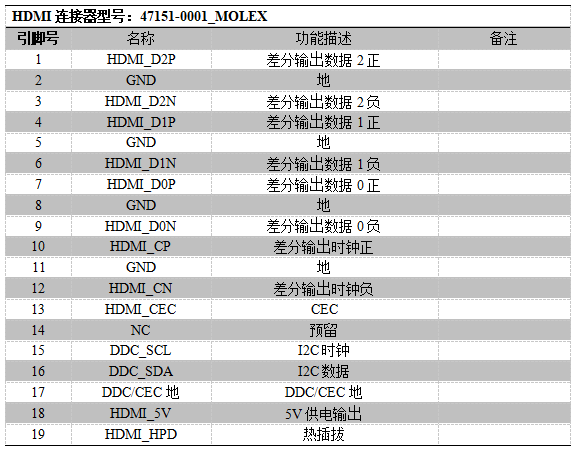

3.HDMI输出接口定义：
