一.核心板（尺寸：87X50X8mm）

1.CPU型号：SS928V100

2.内存：LPDDR4 64Gbit

3.Flash:

        SPI Flash:1Gbit

        EMMC:128Gbit

4.集成以太网

5.供电12V

6.所以资源均已经引出



二.底板（尺寸：200X140X16mm）

1.供电：12V。

2.MIPI CSI输入4路（2lane模式）

3.USB2.0一路

4.USB3.0一路

5.HDMI输出一路

6.CVBS输出一路

7.MIPI DSI一路（可驱动液晶）

8.网口X2

9.SD卡X1

10.RS232串口一路

11.RS422串口一路

12.RS485串口一路

13.开关输入2路（可任意电平信号，或开关信号，光耦隔离）

二、软件提供

1.提供以上各类输入视频的软件接收驱动程序，提供视频输入软件接口，客户无需开发底层驱动，直接开发应用即可。

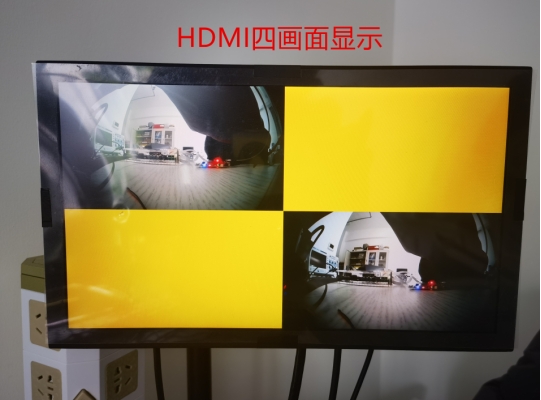

2.DEMO程序功能：以上各类视频输入----》HDMI显示，效果如下图所示：
