一、基本信息

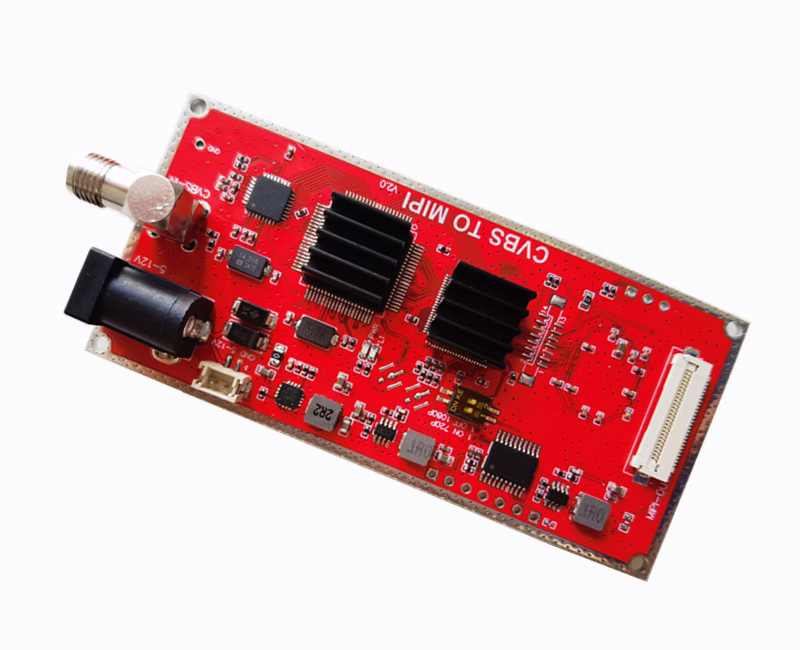

功能：CVBS模拟视频转MIPI CSI。

型号：SPD-CM01-C。

供电：5-12V。

输入：PAL制式模拟视频。

输出：MIPI CSI 2lane(可配1ane,3lane,4lane)。

配置方式：默认已配置好，输入CVBS即可输出MIPI CSI。

支持分辨率：720*576、720*480、640*512、640*480等。

尺寸：85mmX40mm。

工作温度：－40℃－+80℃。

二、接口定义

1.CVBS输入定义：

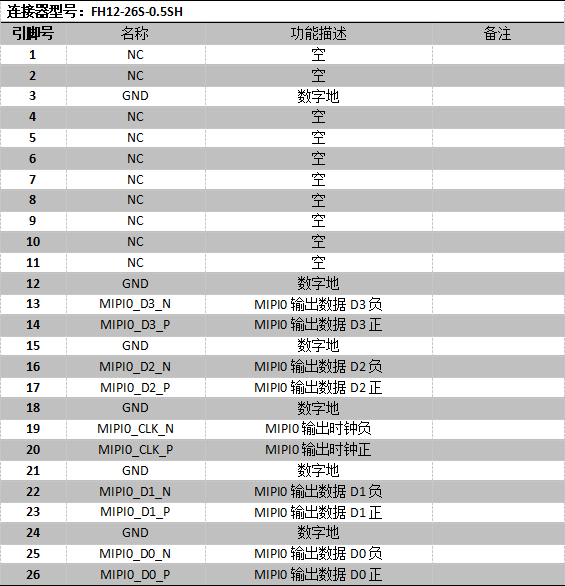

2.MIPI1输出定义：

3.MIPI2输出定义:

     注2：MIPI-OUT1和MIPI-OUT2为同时输出，视频画面内容相同。

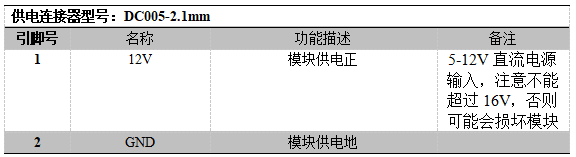

4.供电接口定义:

三、驱动方式

    默认已配置好，输入SDI即可输出MIPI CSI ，客户只需配置后端接收平台即可接收到图像。

四、分辨率：

    支持720*576、720*480、640*512、640*480等。

五、结构尺寸

    尺寸：40mmX85mm，安装孔内直径２mm，外直径3mm

六、使用环境

    工作温度：－40℃－+80℃。
