注：本款HDMI转LVDS视频板卡输出LVDS时序同以下机芯：

1.国产机芯:VS-SCZ2035D、HH2035-SDI、RST-CV7320-SH

2.索尼7300/7500系列机芯(FCB-CV7500 FCB-CV7320 EV7500 CV7100 7520)。

一、基本信息

功能：HDMI转LVDS

型号：SPD-HDL01

供电：5-12V

输入:HDMI(720P或1080P)

输出:LVDS(CLK+,CLK-,R0+,R0-,R1+,R1-,R2+,R2-,R3+,R3-)。

尺寸：50mmX35mmX10mm

工作温度：－40℃－+80℃

二、接口定义

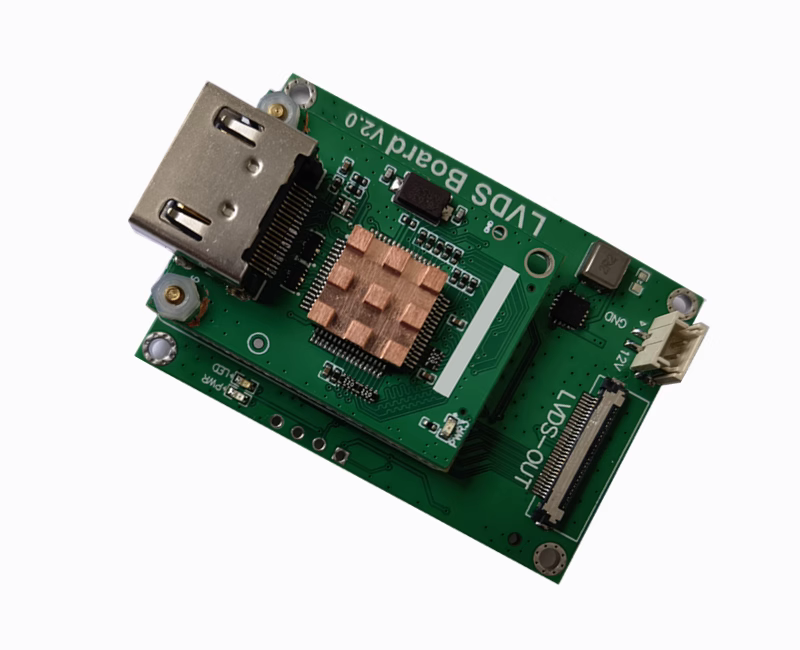

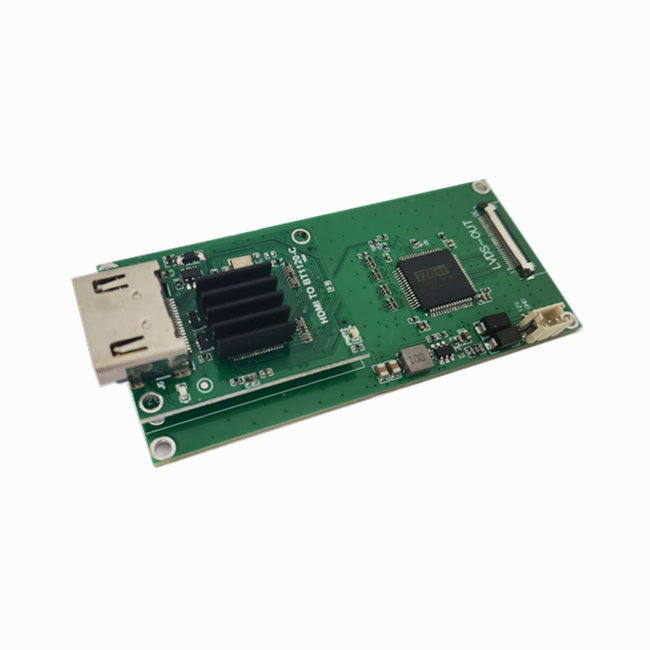

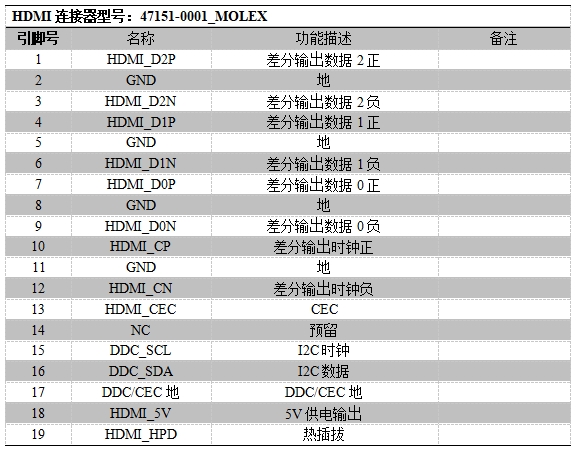

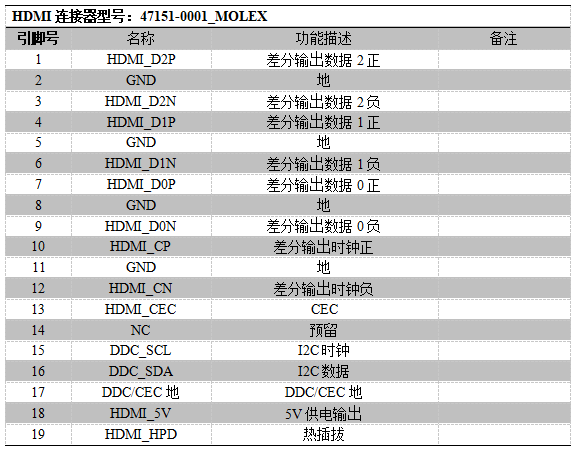

1.HDMI输入接口定义

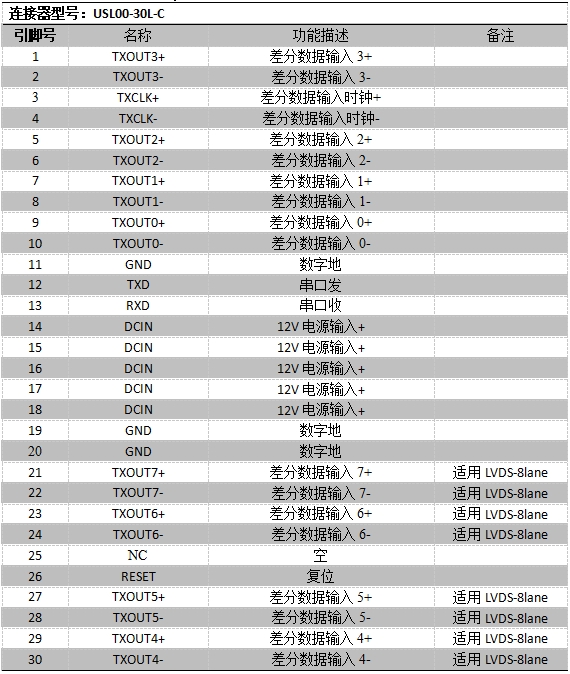

2.LVDS输出接口定义

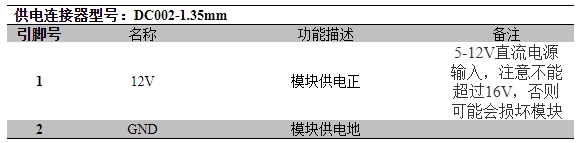

3.供电接口定义
