一、基本信息

功能：HDMI转MIPI CSI。

型号：SPD-HMC01-4K。

供电：5V-12V。

输入：HDMI(4K60向下兼容)。

输出：MIPI-CSI(4lane)。

配置方式：默认已配置好，输入HDMI即可输出MIPI-CSI。

支持分辨率：4K60、4K50、4K30、4K25、1080P60、1080P50、108P30、1080P25、1080P24、720P60、720P50、720P30、720P25及其它标准HDMI分辨率。

尺寸：50mm×40mm。

工作温度：－40℃－+80℃。

二、接口定义

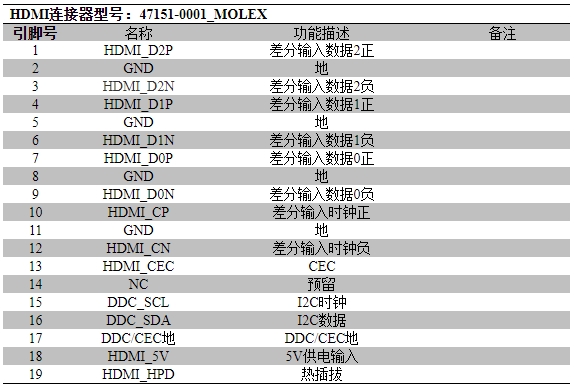

1.HDMI输入接口定义：

2.MIPI输出接口定义：

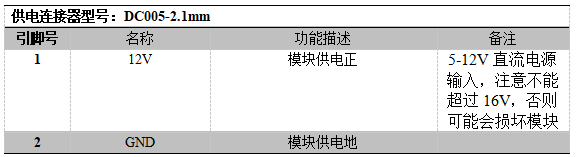

3.供电接口定义：

三、配置方式

           默认已经配置好，输入HDMI即可输出MIPI CSI。

四、分辨率：

    支持4K60、4K50、4K30、1080P60、1080P50、108P30、1080P25、1080P24、720P60、720P50、720P30、720P25及其它标准HDMI分辨率。

五、结构尺寸

    尺寸：50mm×40mm，安装孔内直径2mm，外直径3mm。

六、使用环境

    工作温度：－40℃－+80℃。
