一、基本信息

功能：HDMI转SDI（工业级）。

型号：SPD-HSS01（板子尺寸73×35×12mmmm）、SPD-HSS02（板子尺寸55×30×9mm）。

供电：5V-12V。

输入:HDMI(支持电脑HDMI接口、支持HDMI相机强推模式)。

输出:SDI(支持HD-SDI、3G-SDI)。

通讯方式：I2C（默认无需配置）。

支持分辨率：

HDMI输入：720P25、720P30、720P50、720P60、1080P25、1080P30、1080P50、1080P60。

SDI输出：720P25、720P30、720P50、720P60、1080P25、1080P30、1080P50、1080P60。

尺寸：SPD-HSS01（板子尺寸73×35×12mm）、SPD-HSS02（板子尺寸55×30×9mm）。

工作温度：－40℃－+80℃。

二、接口定义

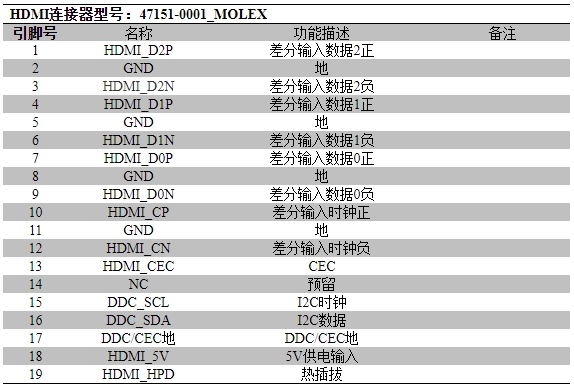

1.HDMI输入接口定义

2.SDI输出接口定义

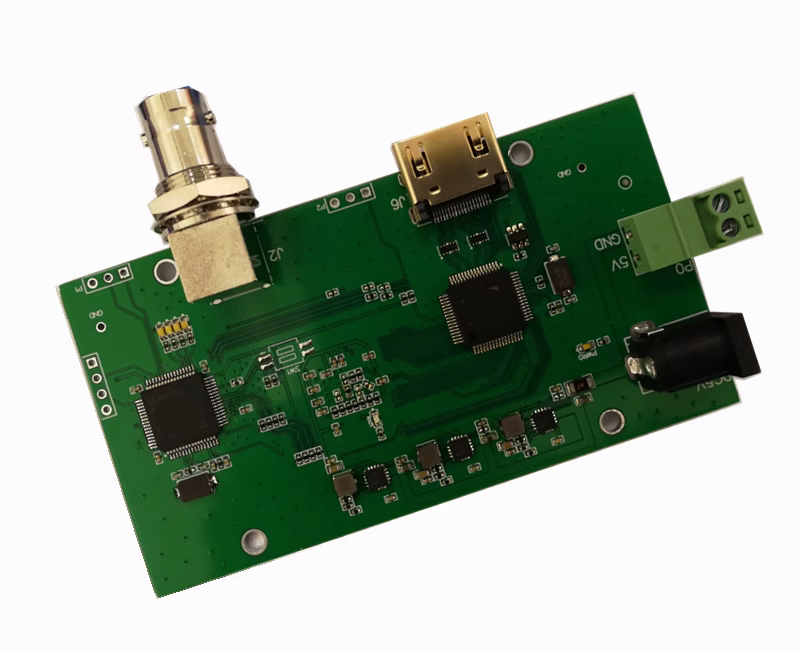

(1)SPD-HSS01（板子尺寸73×35×12mm）

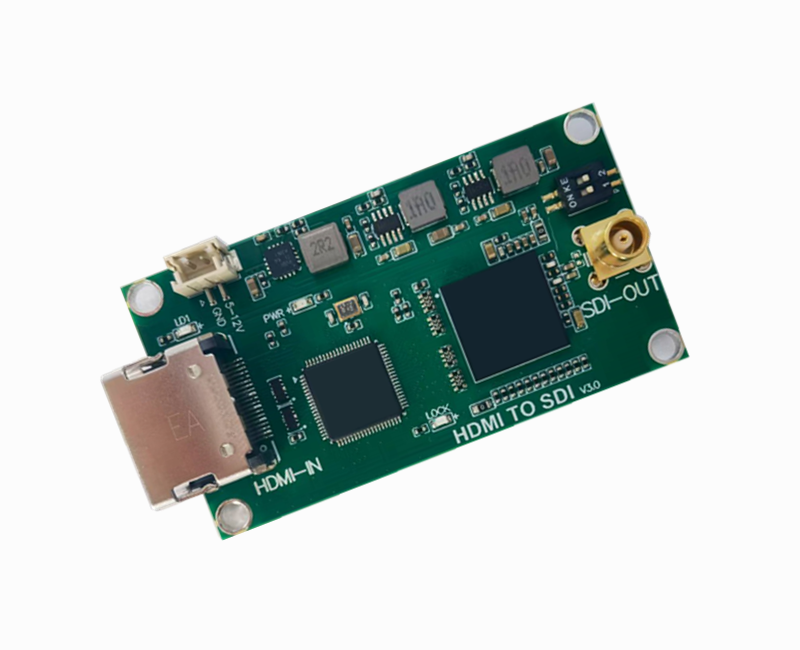

(2)SPD-HSS02（尺寸55×30×9mm）

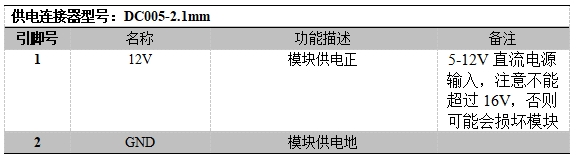

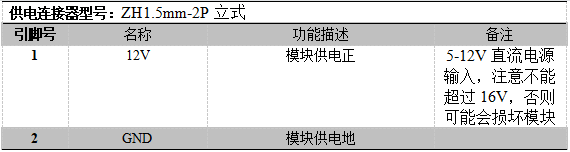

3.供电接口定义
