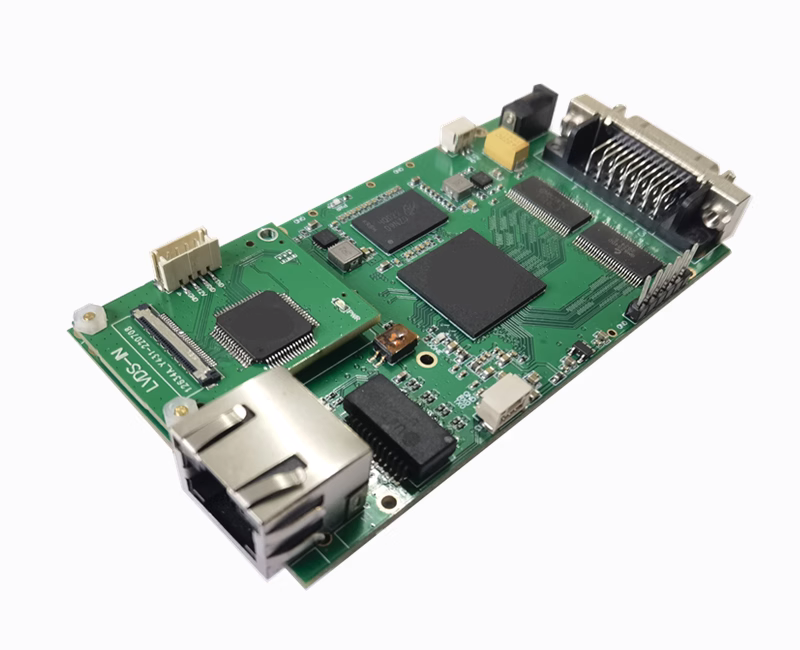

一、基本信息

功能：LVDS转Cameralink

型号：SPD-LCLS01

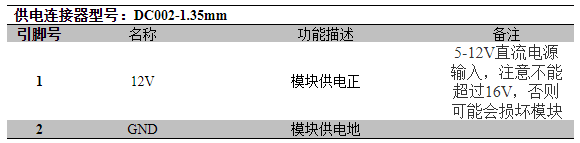

供电：5-12V

输入:LVDS(CLK+,CLK-,R0+,R0-,R1+,R1-,R2+,R2-,R3+,R3-)，默认4lane。

输出:Cameralink Base

尺寸：97mmX52mmX10mm

工作温度：－40℃－+80℃

二、接口定义

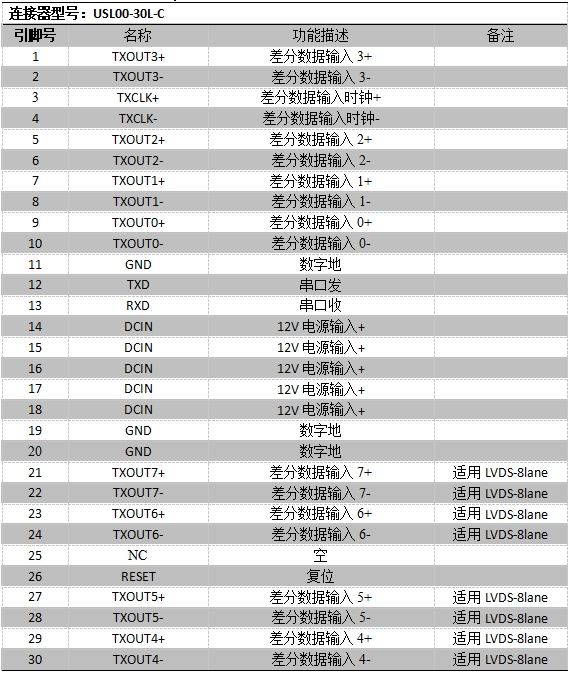

1.LVDS输入接口定义

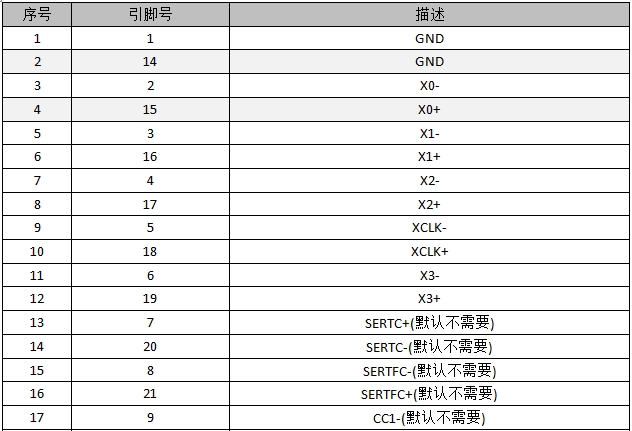

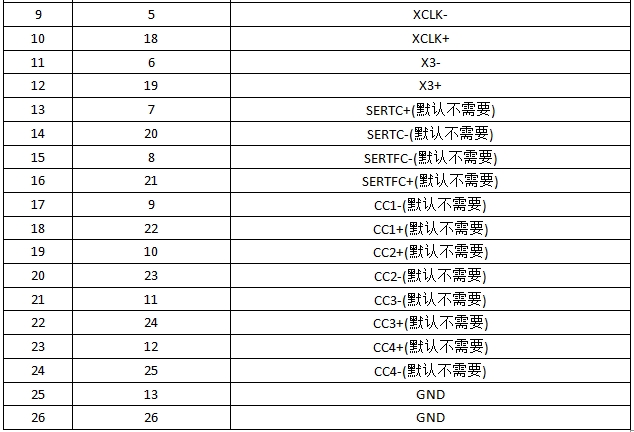

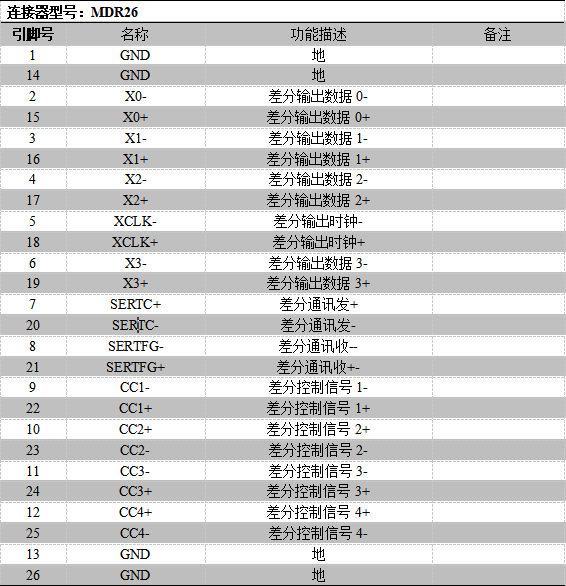

2.Cameralink视频输出接口及定义

Cameralink视频输出接口采用标准MDR连接器，定义如下表所示：

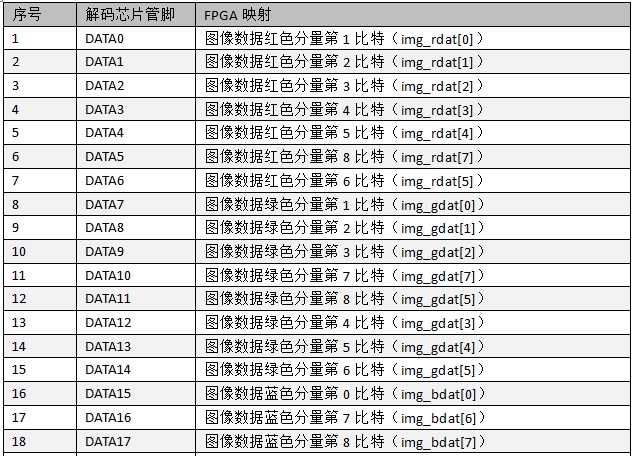

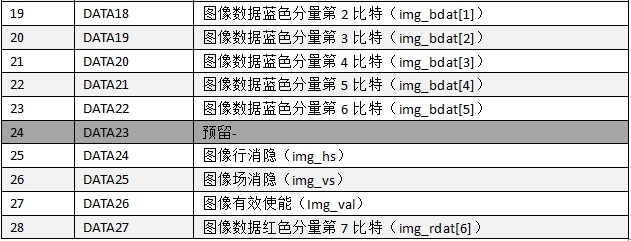

三．Cameralink管脚映射
