注：本款LVDS转HDMI视频板卡可适配：

1.国产机芯:VS-SCZ2035D、HH2035-SDI、RST-CV7320-SH 、VRS-MH8100。

2.索尼7300/7500系列机芯(FCB-EV9520L、FCB-CV7500、FCB-CV7320、EV7500、CV7100/7520)。

3.其它LVDS时序需要定制，具体价格请咨询在线客服。

一、基本信息

功能：LVDS转HDMI。

型号：SPD-LHD01。

供电：12V。

输入：LVDS 4通道(CLK+,CLK-,R0+,R0-,R1+,R1-,R2+,R2-,R3+,R3-)。

输出：HDMI。

支持分辨率：1080P60、1080P50、1080P30、1080P25、720P60、720P50、720P30、720P25、1280×1024等。

尺寸：50mmX34.61mmX5mm。

工作温度：－40℃－+80℃。

二、接口定义

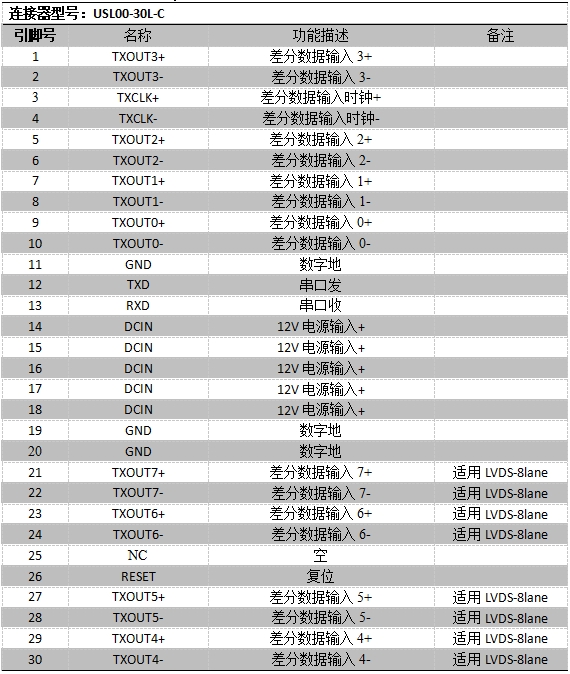

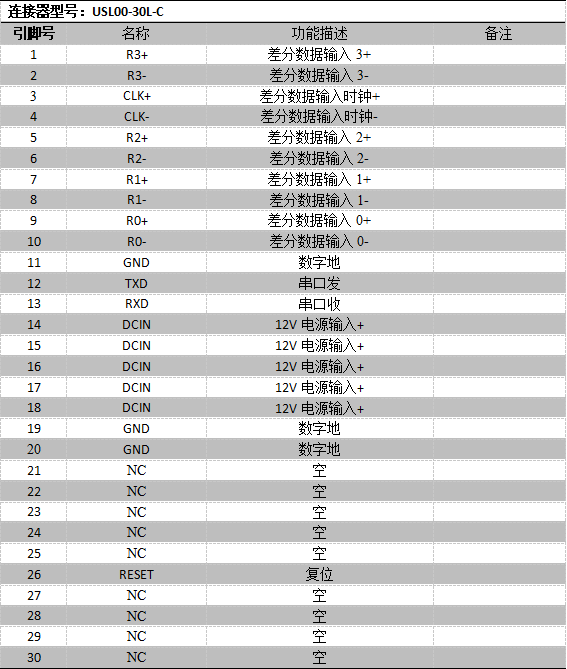

1.LVDS输入接口定义：

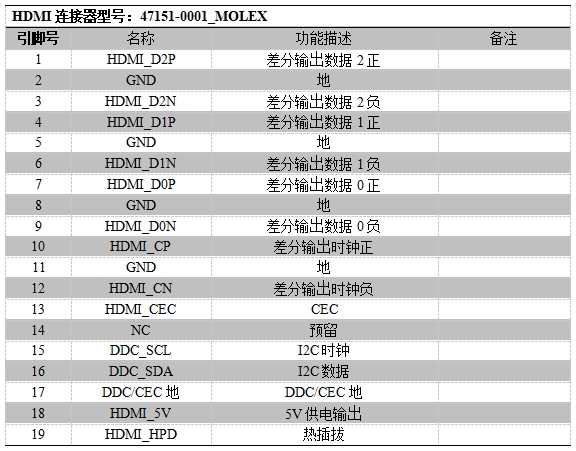

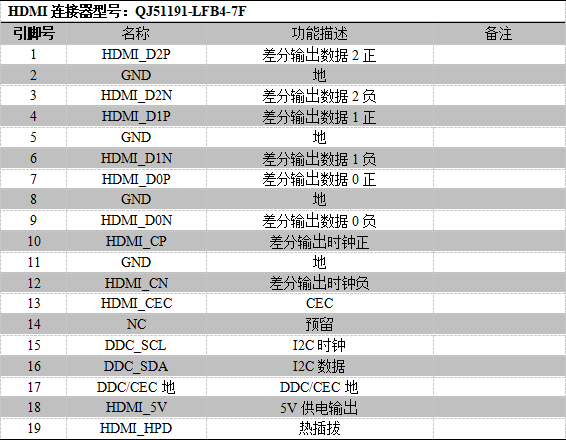

2.HDMI输出接口定义：
