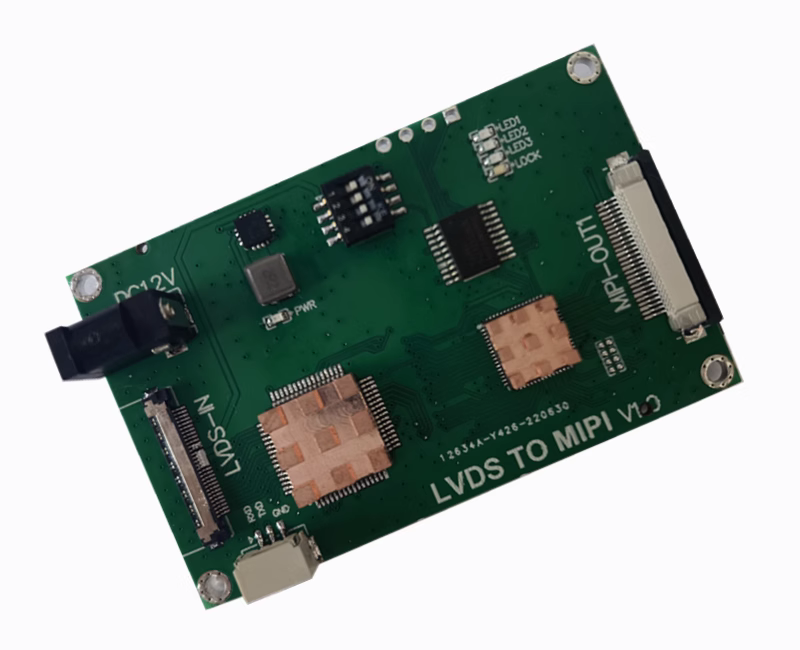

一、基本信息

功能：LVDS转MIPI CSI-2适用于英伟达TX2/NX/Orin NX/Orin Nano/AGX/AGX Orin，瑞芯微RK3399/RK3588/RK3568/RK3588S，海思HI3519A/HI3559A，高通，全志等平台。

型号：SPD-LMC01。

供电：12V。

输入：LVDS 4通道(CLK+,CLK-,R0+,R0-,R1+,R1-,R2+,R2-,R3+,R3-)；数据格式为YUV422；如下机芯均可支持：

国产机芯：VS-SCZ2035D、HH2035-SDI、RST-CV7320-SH、VRS-MH8100。

索尼系列机芯：FCB-CV7500、FCB-CV7320、EV7500、CV7100/7520、EV9520/9500)、FCB-EW9500系列、FCB-EV9500系列等。

输出：MIPI CSI-2 2lane（默认）,支持2lane/4lane可配。

配置方式：默认已配置好，输入LVDS即可输出MIPI。

尺寸：60mmX38mm。

工作温度：－40℃－+80℃。

二、接口定义

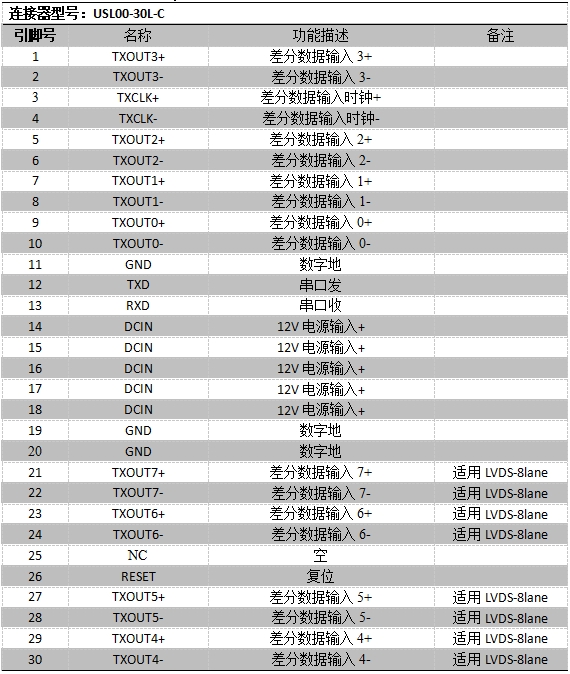

1.LVDS视频输入接口定义：

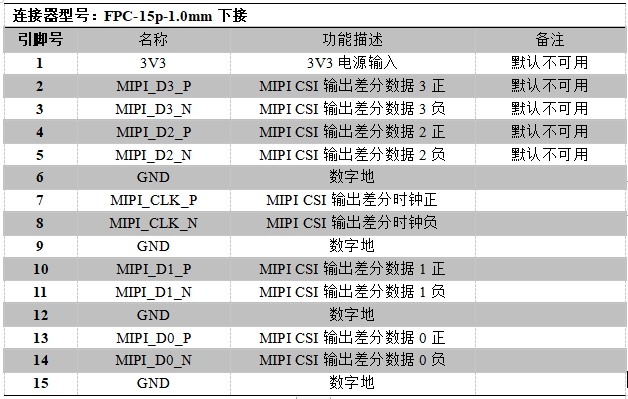

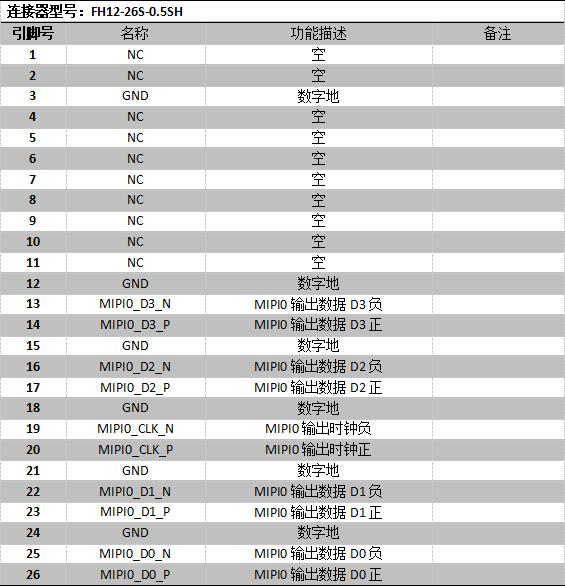

2.MIPI1输出接口定义：

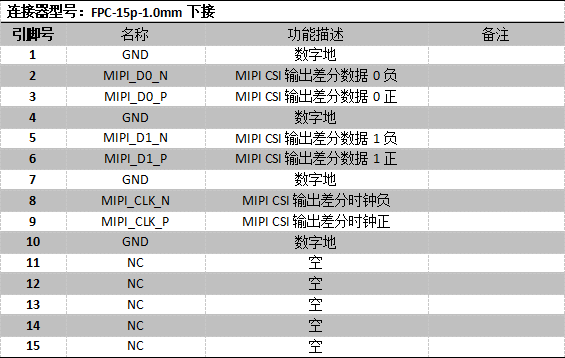

3.MIPI2输出接口定义：

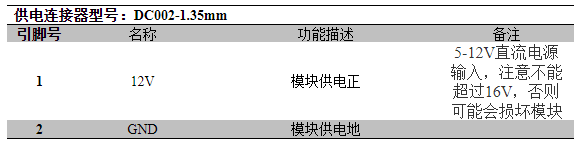

4.供电接口定义：
