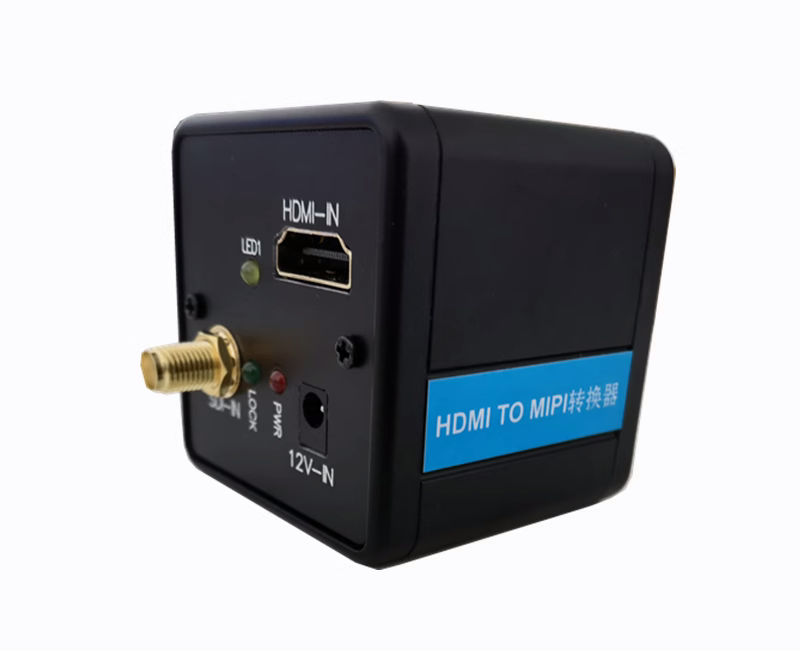

一、基本信息

功能：MIPI CSI调试器

型号：SPD-S1M1( 单SDI转MIPI )

    SPD-H1M1( 单HDMI转MIPI )

    SPD-S1H1M1( SDI+HDMI转MIPI )

供电：5-12V

输入:SDI或HDMI或SDI+HDMI

输出:MIPI CSI

支持分辨率：1080P60、1080P50、1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24等

尺寸：46mmX50mmX50mm（长X宽X高）

工作温度：－40℃－+80℃

适配平台：可适用英伟达TX2、NX、瑞芯微、高通、全志、海思等。

二、接口定义

1.供电接口



2.SDI输入接口

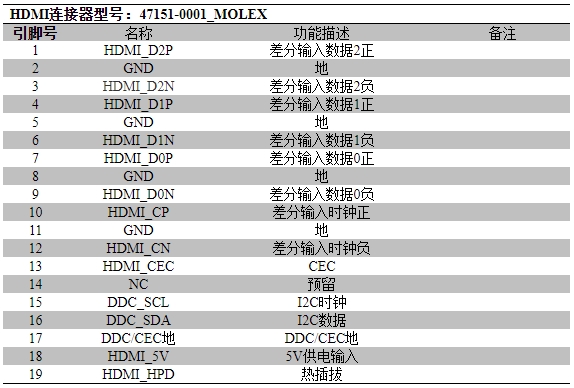

3.HDMI输入接口

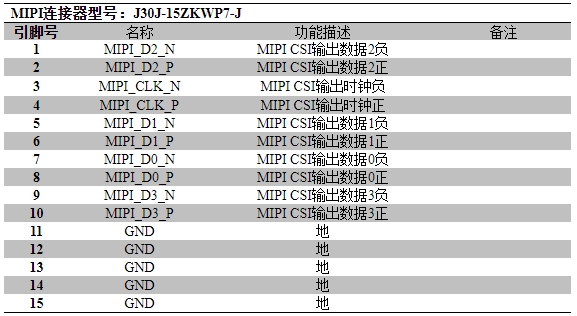

4.MIPI输出接口
