一、基本信息

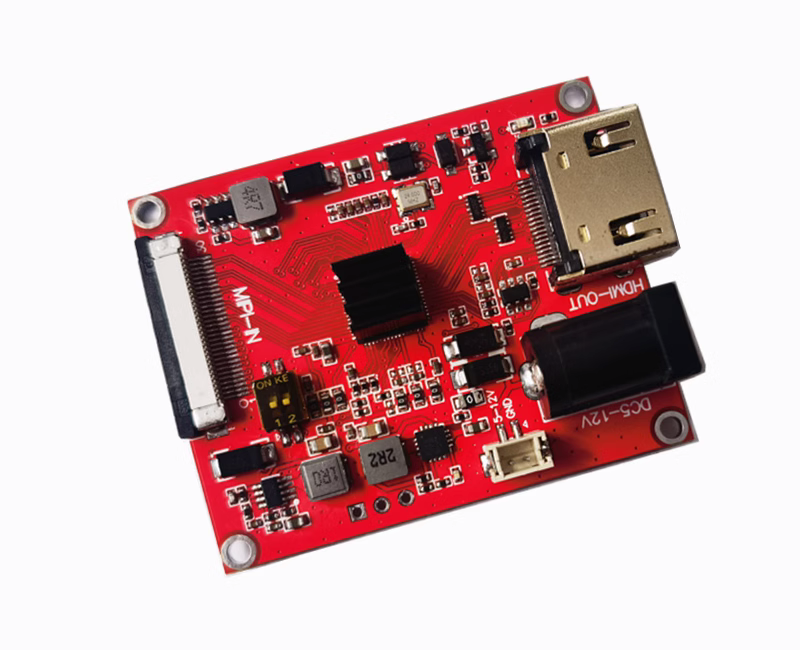

功能：MIPI转HDMI

型号：SPD-MHS01

供电：5-12V宽压

输入：MIPI支持DSI/CSI(1lane,2lane,4lane)，默认DSI 4lane 1080P30

支持分辨率：4K30、1080P60、1080P50、108P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24。

尺寸：46mmX30mm

工作温度：－40℃－+80℃

二、接口定义

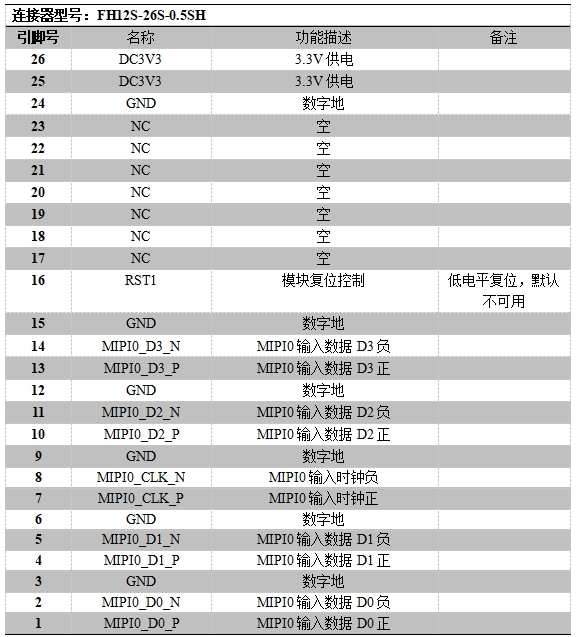

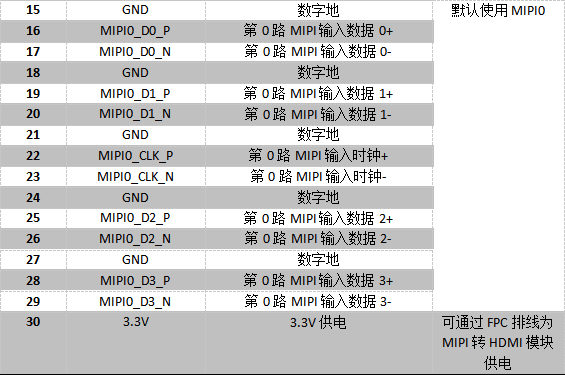

1.MIPI输入定义

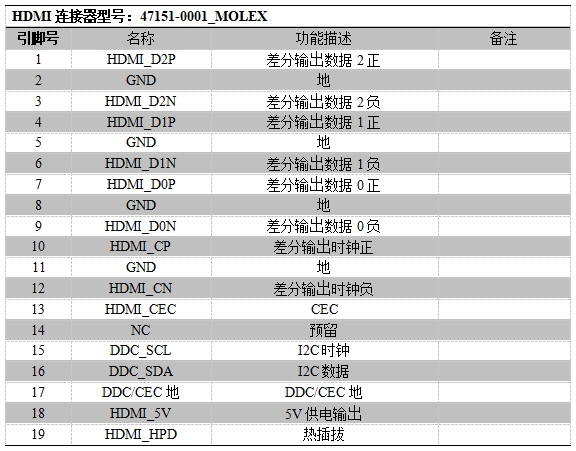

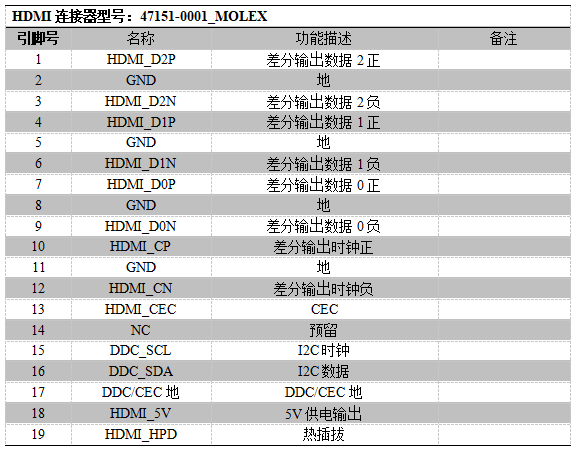

2.HDMI输出接口定义

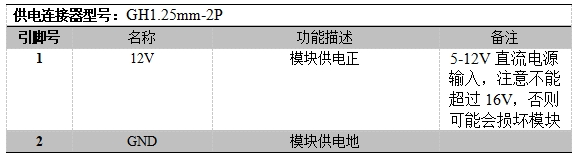

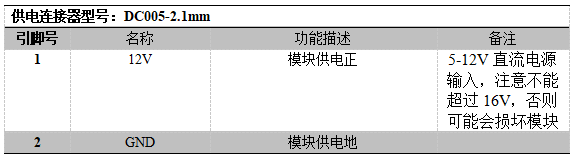

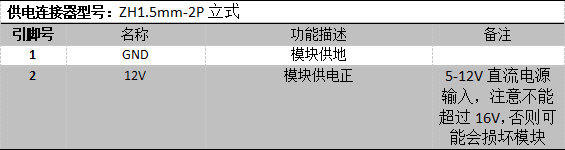

3.供电接口定义
