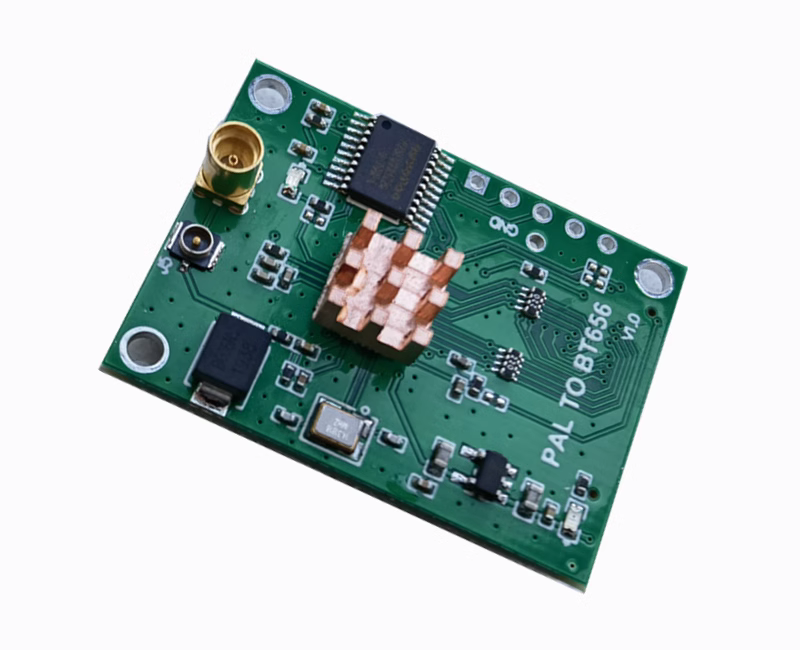

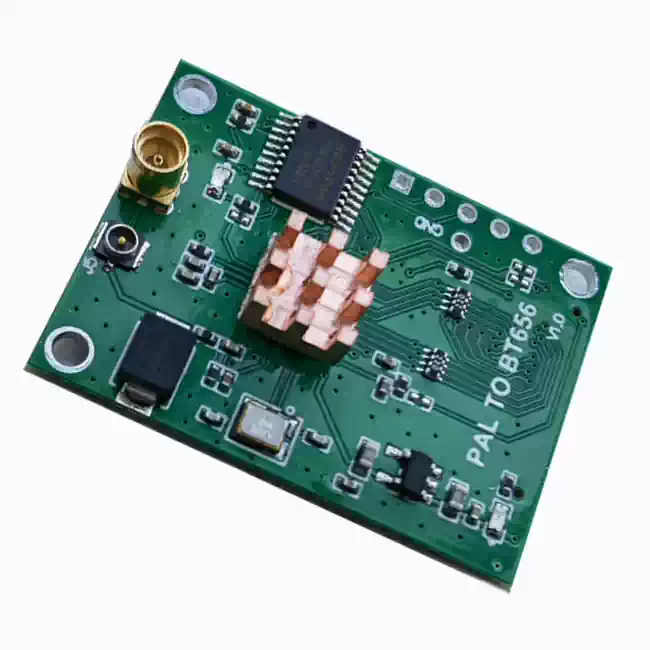

一.基本信息

功能：PAL转BT656/NTSC转BT656/CVBS转BT656。

型号：SPD-PB5601 。

供电：3.3V或5V。

输入：PAL/NTSC。

输出：BT656（隔行）,内同步，3.3V电平。

配置方式：默认已配置好，输入PAL即可输出BT656。

持分辨率：720 × 576或720 × 480。

尺寸：25mm × 34mm。

工作温度：－40℃－+80℃。

二.接口定义

1.PAL输入接口定义：

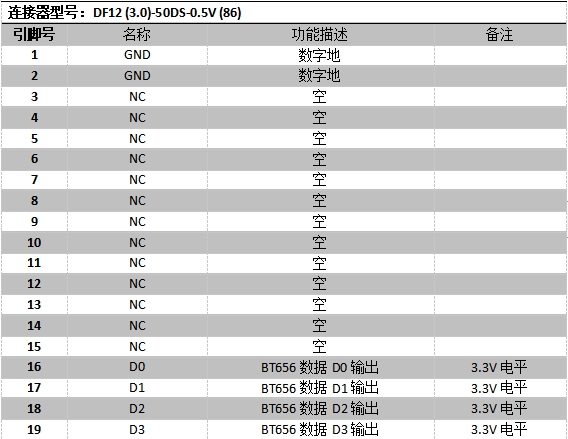

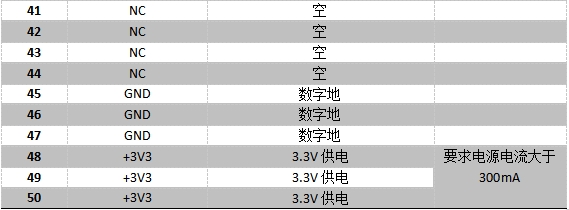

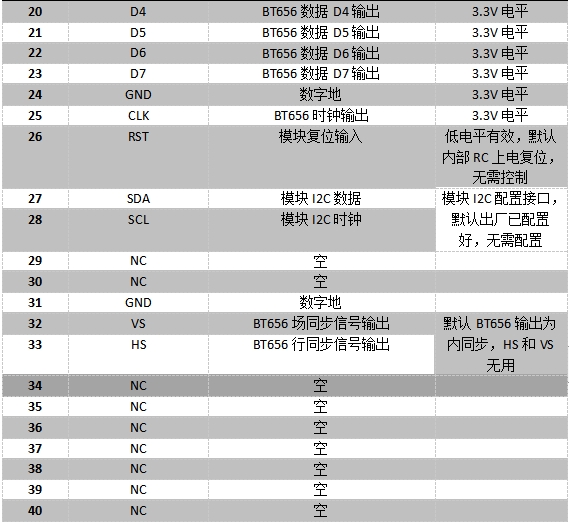

2.BT656输出接口定义：
