一.基本信息

功能：PAL转BT656/NTSC转BT656/CVBS转BT656。

型号：SPD-PB5602。

供电：5V或3.3V。

输入：PAL/NTSC。

输出：BT656（逐行）,内同步，支持1.8V/3.3V电平切换 。

配置方式：默认已配置好，输入PAL即可输出BT656。

分辨率：720×576或720×480。

尺寸：25mm×34mm。

工作温度：－40℃－+80℃。

二.接口定义

1.PAL输入接口定义：

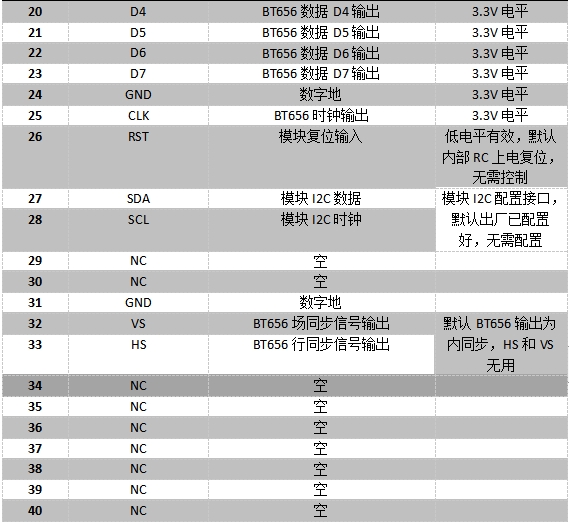

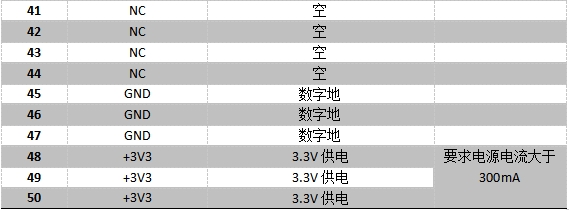

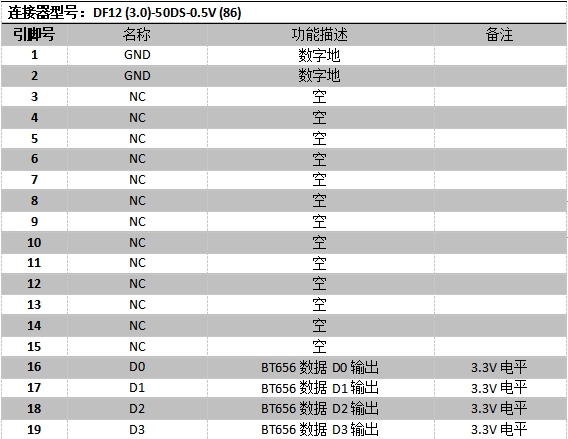

2.BT656输出接口1定义：

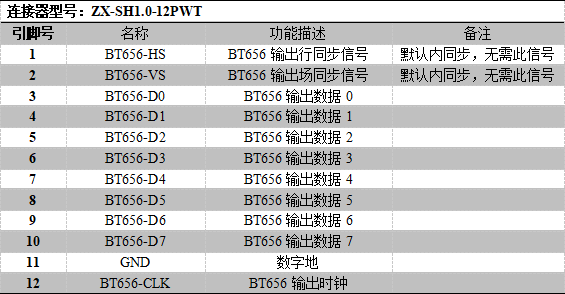

3.BT656输出接口2定义：

4.供电接口2定义：
