一、基本信息

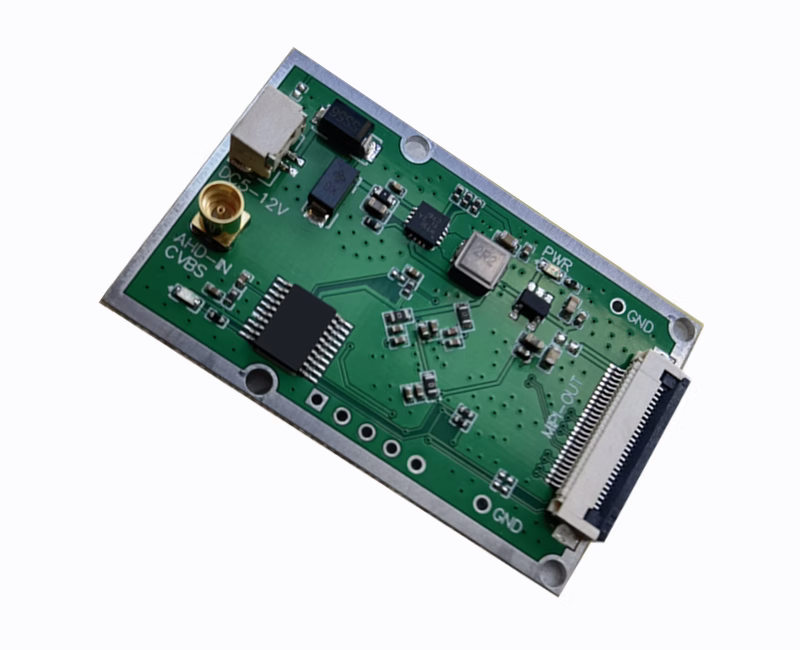

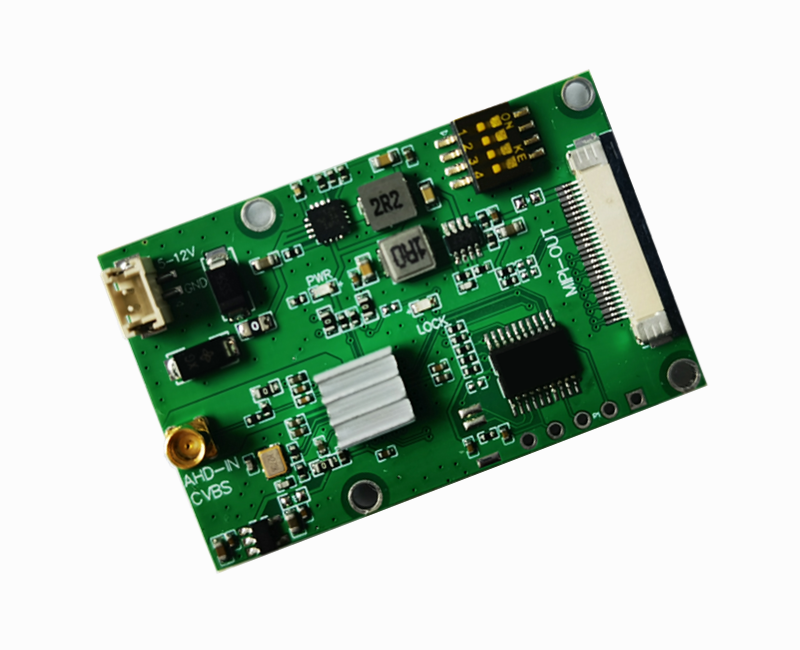

功能：PAL转MIPI CSI适用于英伟达TX2/NX,RK3399,RK3588,海思3519A,海思3559A,高通，全志等平台。

型号：SPD-CM01-F。

供电：5V-12V宽压。

输入：PAL视频信号。

输出：MIPI CSI 隔行2lane（默认）,支持2lane/4lane可配，非连接时钟。

驱动方式：免驱。

分辨率支持：支持CVBS模拟视频PAL(720*576)和NTSC(720*480)制式。

尺寸：46.41mm×30mm。

工作温度：－40℃－+80℃。

二、接口定义

1.PAL输入接口定义:

2.MIPI输出接口定义:

3.供电接口定义:
