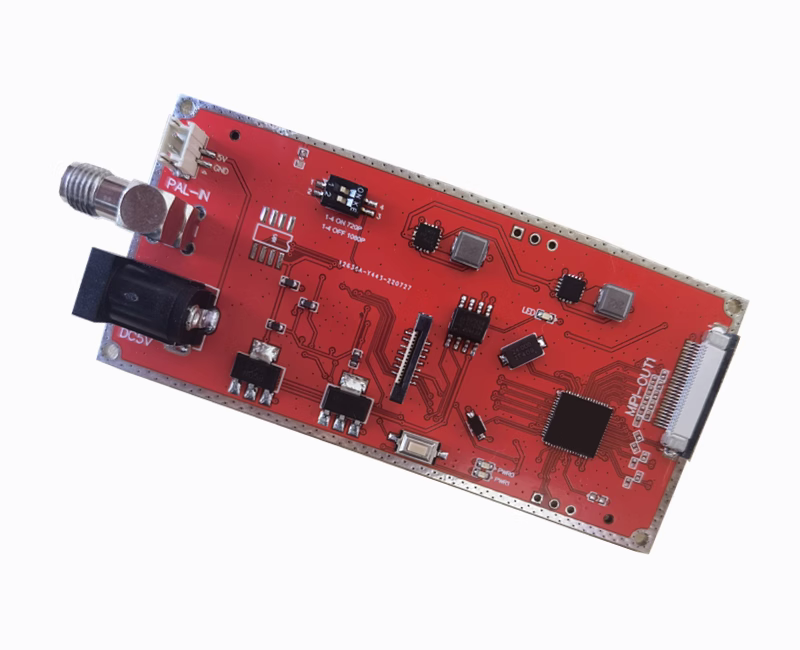

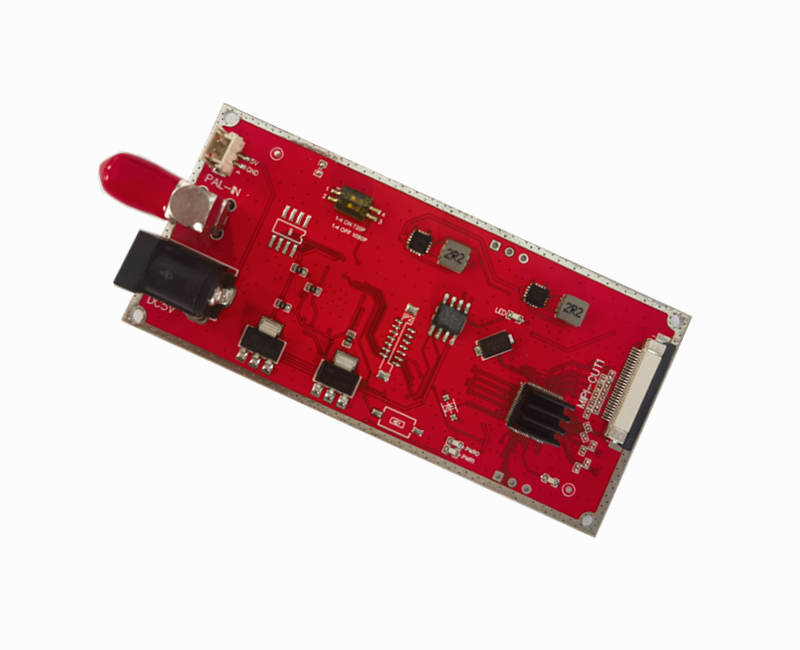

一、基本信息

功能：PAL转MIPI CSI适用于英伟达TX2/NX/ORIN,RK3399/RK3588,海思3519A,海思3559A,高通，全志等平台。

型号：SPD-PMC01。

供电：5V。

输入：PAL模拟视频信号。

输出：MIPI CSI 2lane(默认),支持2lane/4lane可配。

驱动方式：免驱。

分辨率支持：720×576(默认)、720×480。

尺寸：85mm×40mm。

工作温度：－40℃－+80℃。

二、接口定义

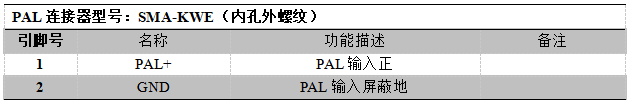

1.PAL输入接口定义：

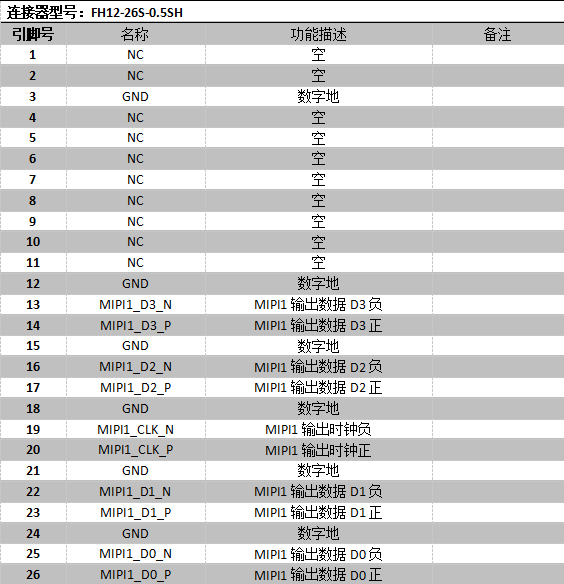

2.MIPI1输出接口定义：

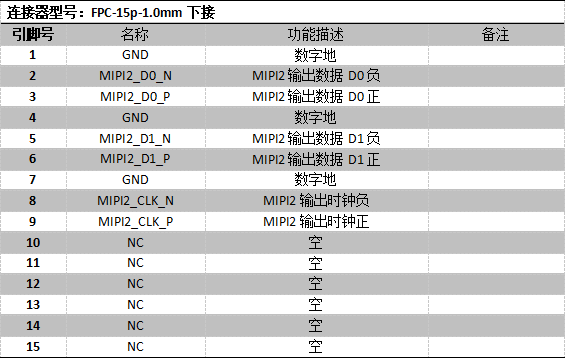

3.MIPI2输出接口定义：

     注：MIPI-OUT1和MIPI-OUT2为同时输出，视频画面内容相同。
