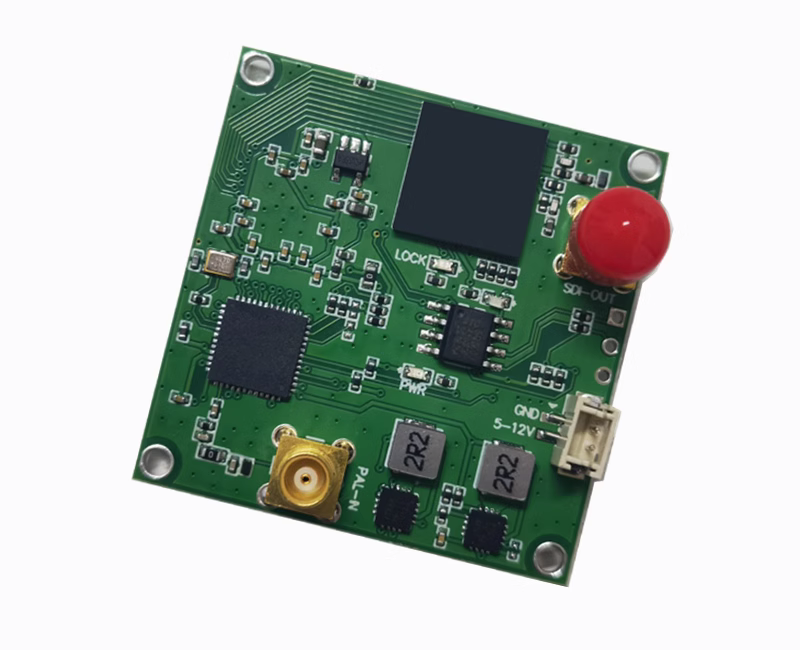

一、基本信息

功能：PAL转SDI。

型号：SPD-PS01。

供电：5-12V。

输入：PAL(720*576I和720*480I自适应、640*512可定制）。

输出：SDI(1080P60Hz、1080P50Hz(默认)、1080P30Hz、1080P25Hz、720P60Hz、720P50Hz)。

尺寸：38mm×38mm。

工作温度：－40℃－+80℃。

二、接口定义

1.CVBS输入定义：

2.SDI输出定义：

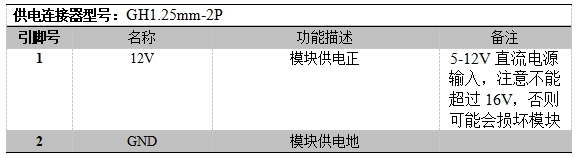

3.供电接口定义：
