一、基本信息

功能：PAL转网口 CVBS转网口 PAL TO RTSP。

型号：SPD-CNM02。

供电：5V-12V宽压。

输入：PAL。

输出：

1. 网口(千兆百兆自适应，支持RTSP、UDP、RTP、TCP等协议，默认RTSP协议H.264压缩码流) 。

2. 支持PAL模拟视频输出，与网口同画面。

驱动方式：免驱。

分辨率支持：720×576、720×480、640×512、以及任意分辨率开窗等。

尺寸：38mm×38mm×6mm。

工作温度：－40℃－+80℃

二、接口定义

1.CVBS视频输入定义：

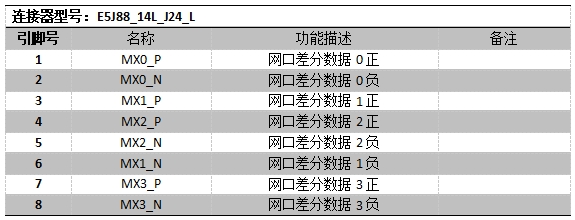

2.网口输出定义：

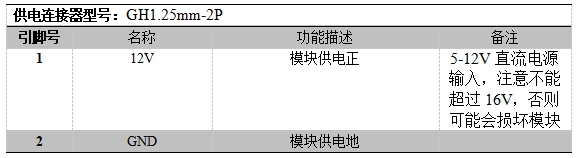

3.供电接口定义：

三、使用及验证

本验证使用VLC进行视频显示，具体步骤如下：

模块网口输出默认为RTSP协议，默认IP地址为：http://192.168.1.200，所以第一步要把PC机的IP改成和模块一个网段，举例；PC机可设置为 192.168.1.88

1. 打开VLC

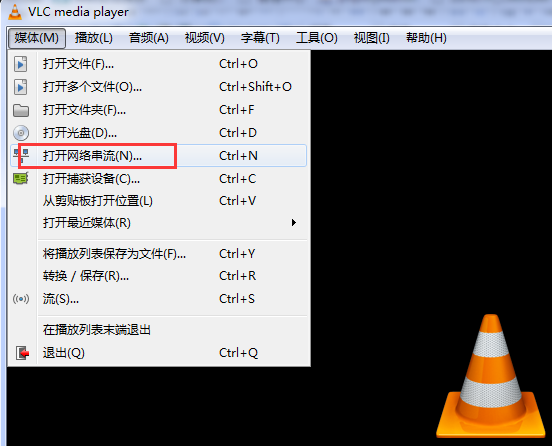

1. 点击“媒体”-打开网络串流(N)...

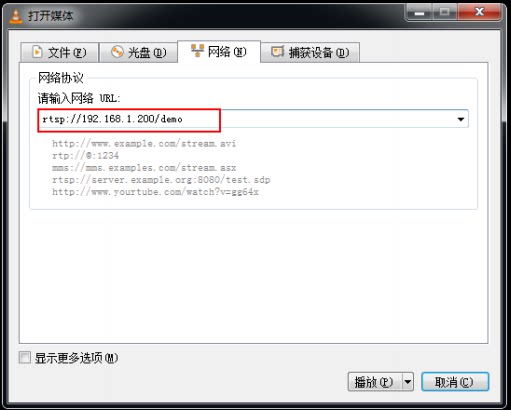

1. 点击“网络”，并输入网络URL：rtsp://192.168.1.200/demo,最后点击“播放”即可接收到实时图像。

四、网口IP修改

  1.使用网线将PC机与本模块的网口接在一起（直接用网线相连或经过交换机）。

  2.将PC机的本地连接的IP，设置到编码板旧IP的网段：

举例： 编码板的旧IP是： 192.168.1.200， 则PC机可设置为 192.168.1.88

3.PC机上打开浏览器，并输入 http://编码板的旧IP地址：

举例： http://192.168.1.200

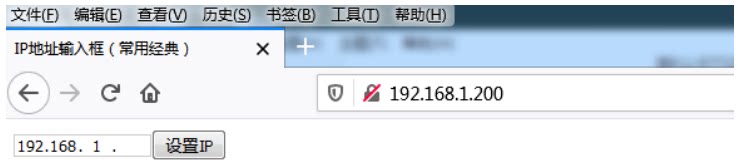

4.打开网页后，如下图所示。其中，IP地址框内的预设信息跟旧IP和新IP均无关

5.在IP地址框内，填入想要设置的新IP，并点击“设置IP”按钮。 此时会弹出确认对话框，如下图。点击‘确定’后，IP地址信息将被更新到编码板。

6.需要注意的是， 新的IP地址，需要在下次重启时才生效。
