一、基本信息

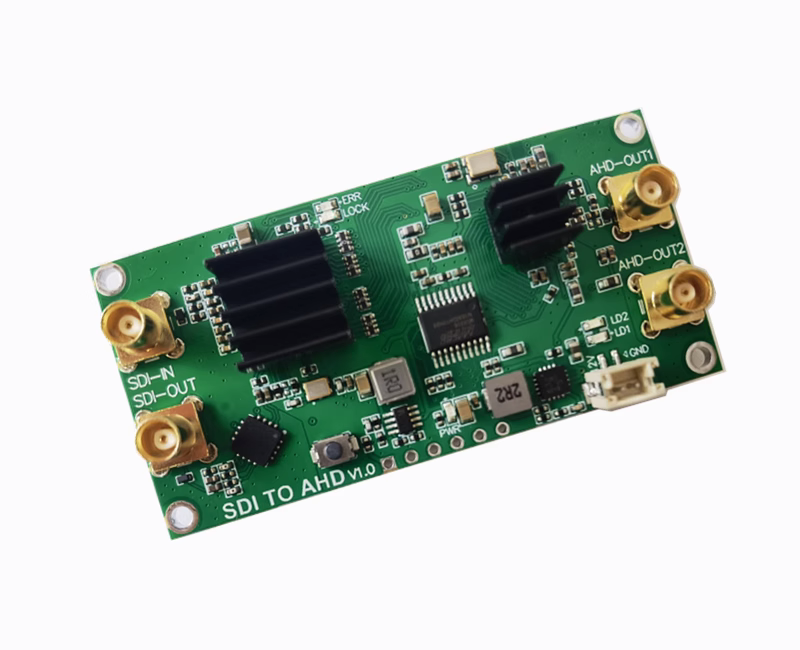

功能：SDI转AHD模拟高清视频,带SDI环出，AHD双输出。

型号：SPD-SAN01。

供电：5-12V。

输入:SDI数字视频。

输出:AHD模拟高清视频(1080P30、1080P25、720P30、720P25)。

支持分辨率：

SDI输入：1080P60、1080P50、1080P30、1080P25、720P60、720P50、720P30、720P25。

AHD输出：1080P30、1080P25、720P30、720P25。

尺寸：61mmX30mm。

工作温度：－40℃－+80℃。

二、插件定义及说明

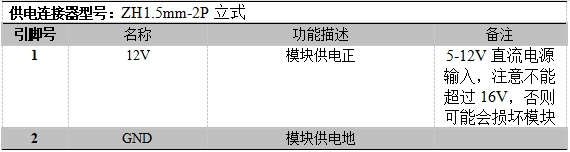

1.供电接口定义:

2.SDI输入接口定义:

3.SDI环出接口定义:

4.AHD输出接口1定义:

5.AHD输出接口2定义:
