一、基本信息

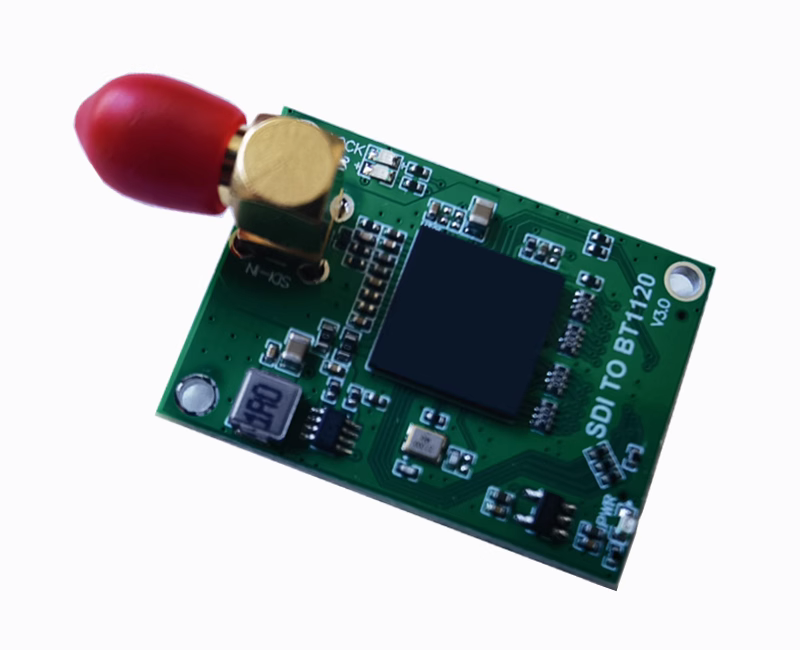

功能：SDI解码。

型号：SPD-SBT01(不带时钟恢复+不带环出版)。

    SPD-SBT01-S(不带时钟恢复+不带环出版)。

供电：3.3V（不带时钟恢复版），5-12V（带时钟恢复版）。

输入：SDI(SD/HD/3G)。

输出：BT1120。

配置方式：默认已配置好，输入SDI即可输出BT1120。

支持分辨率：1080P60、1080P50、1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24。

尺寸：25mmX34mm(不带时钟恢复)，62mmX34mm(带时钟恢复)。

工作温度：－40℃－+80℃。

连接器型号：DF12 (3.0)-50DS-0.5V (86)。

其它：支持音频解码，格式为I2S。

二、接口定义

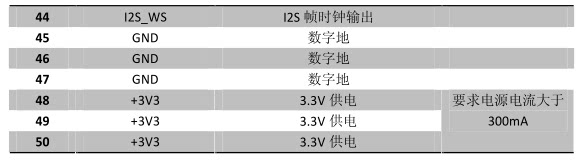

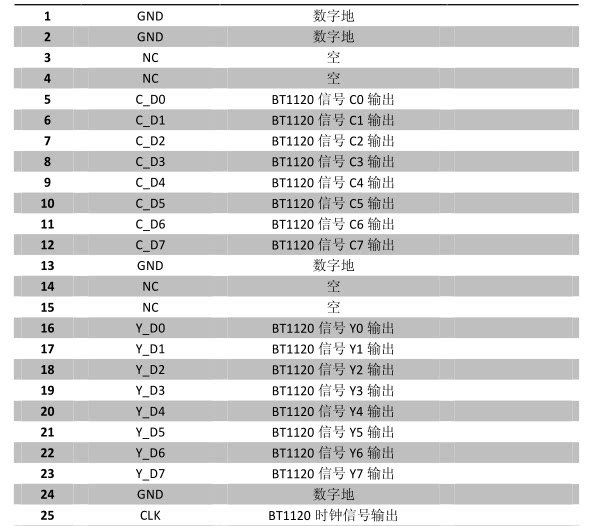

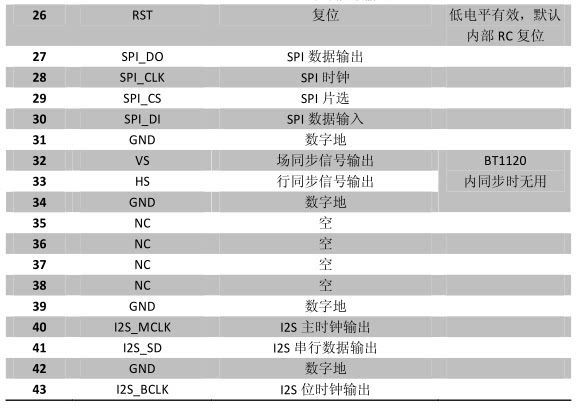

2.BT1120定义：

三、驱动方式

       默认已配置好，输入SDI即可输出BT1120。

四、分辨率：

  支持分辨率：1080P60、1080P50、1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24。

五、结构尺寸

  尺寸：25mmX34mm。

六、使用环境

  工作温度：－40℃－+80℃。
