一、基本信息

功能：SDI解码

型号：SPD-STB01-R

供电：5-12V

输入:SDI(SD/HD/3G)

输出:BT1120、BT656

配置方式： 默认已经配置好，输入SDI即可输出BT1120

支持分辨率：1080P60、1080P50、108P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24。

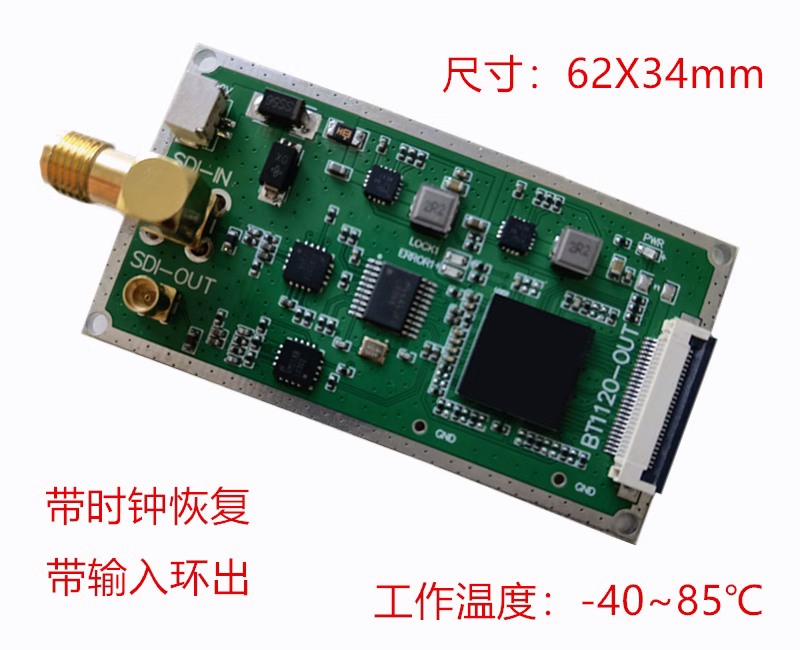

尺寸：62mmX34mm

工作温度：－40℃－+80℃

其它：支持音频解码，格式为I2S



二、接口定义

1.SDI输入定义



2.SDI环出定义

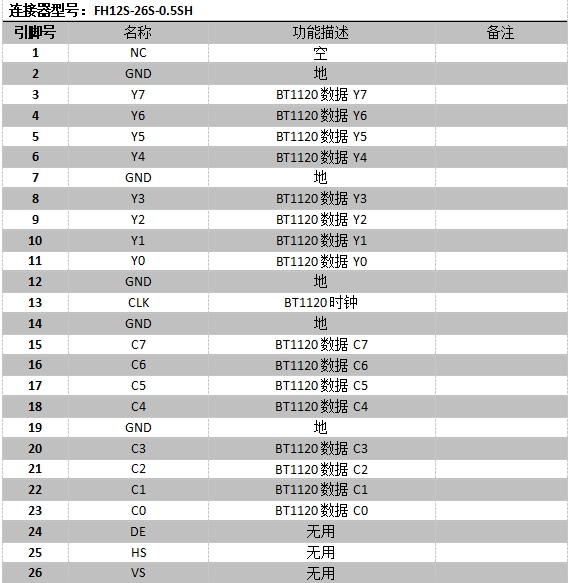

3.BT1120输出定义

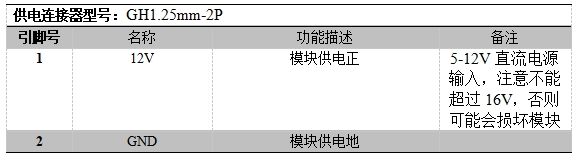

4.供电接口定义：
