一、基本信息

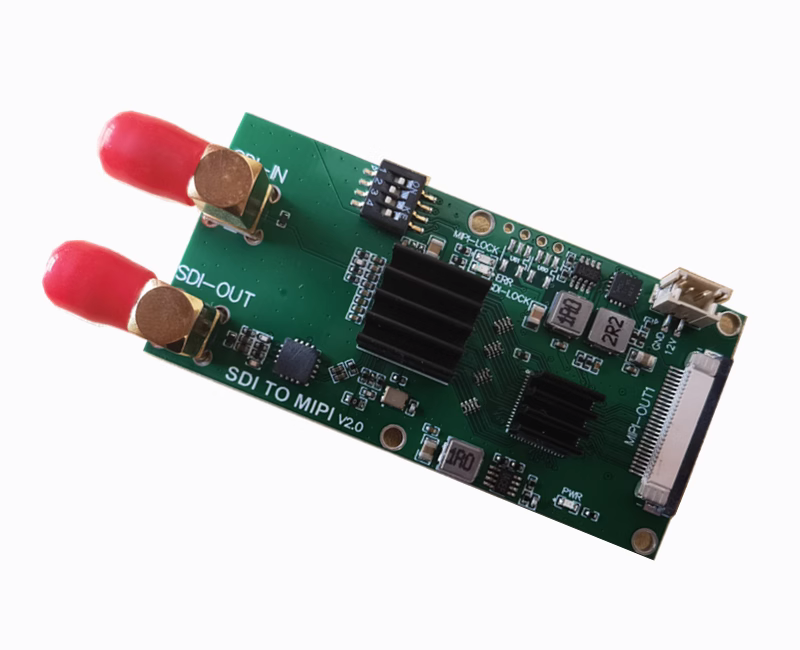

型号：SPD-SMTNX



功能：SDI转MIPI CSI适用于英伟达TX2/NX,RK3399,海思3519A,海思3559A,高通，全志等平台

供电：5V-12V宽压

输入:SDI

输出: MIPI CSI( 默认2lane，可配1lane,3lane,4lane)

配置方式：默认已配置好，输入SDI即可输出MIPI CSI。

支持分辨率：1080P60、1080P50、108P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24等。

尺寸：60mmX30mm

工作温度：－40℃－+80℃



二、引脚定义及说明

1.SDI输入接口定义



2.SDI环出接口定义

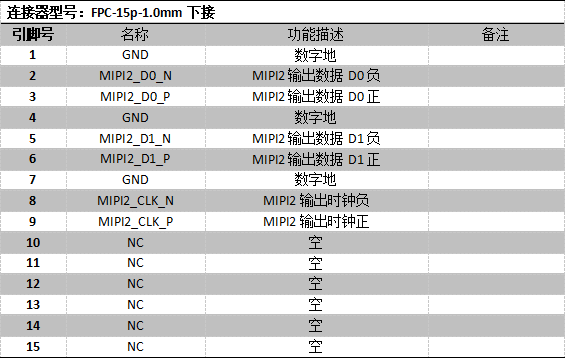

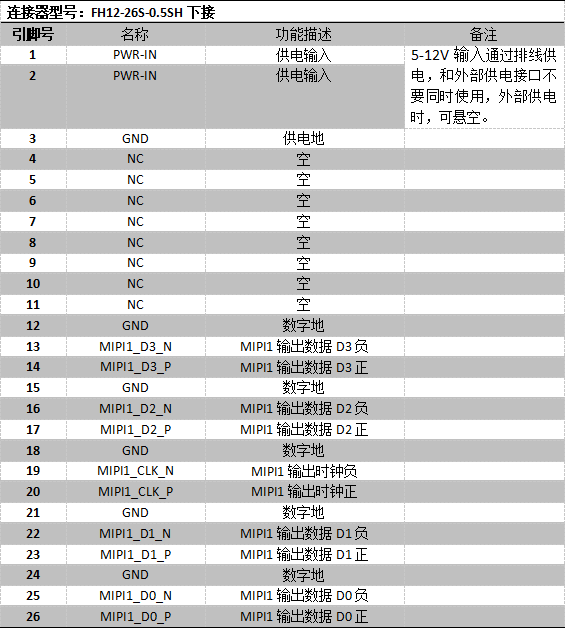

3.MIPI输出接口定义：

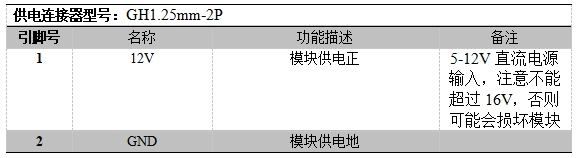

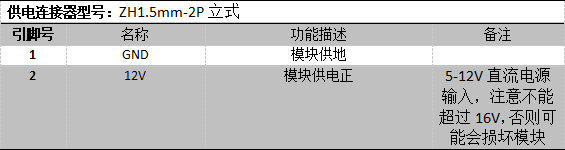

4.供电接口定义：
