一、基本信息

功能：SDI转CVBS(PAL/NTSC),带SDI环出

型号：SPD-SPN01

供电：5V

输入:SDI数字视频

输出:CVBS模拟视频(兼容PAL和NTSC)

支持分辨率：

SDI输入：1080P60、1080P50、108P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24。

CVBS输出：720X576i50Hz(默认)，或720X480i50Hz

尺寸：38mmX38mm

工作温度：－40℃－+80℃

二、插件定义及说明

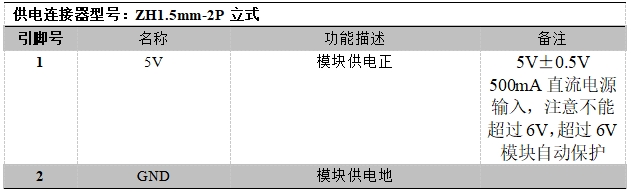

1.供电接口定义

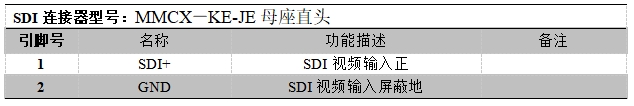

2.SDI输入接口定义

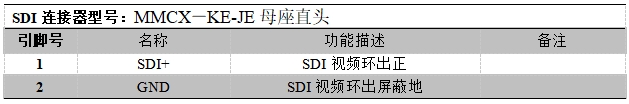

3.SDI环出接口定义

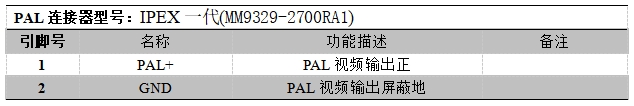

4.PAL输出接口定义
