一、基本信息

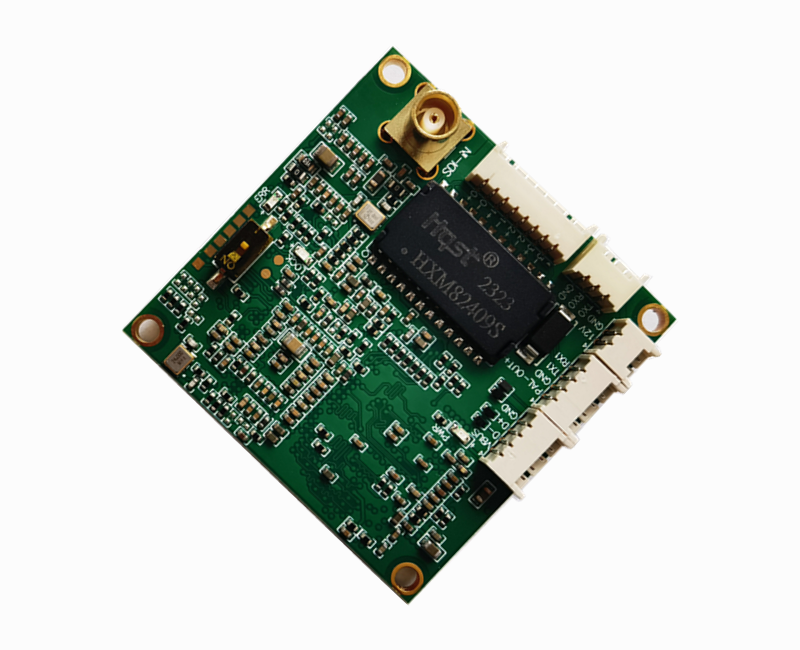

功能：SDI转网口(支持网口与串口透传，可控制云台相机等)。
型号：SPD-SNS02。
供电：5-16V 标配12V。
输入：SDI(支持HD,3G-SDI)。
输出：
（1）网口(千兆百兆自适应，支持RTSP、UDP、RTP、TCP等协议，默认RTSP协议H.264压缩码流) 。
（2）支持PAL模拟视频输出，与网口同画面。
支持分辨率：1080P60、1080P50、1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24,网口编码输出支持以上分辨率任意大小开窗及去黑边功能。
尺寸：38mm×38mm×8mm。
工作温度：－40℃－+80℃。
二、接口定义
1.SDI视频输入定义：

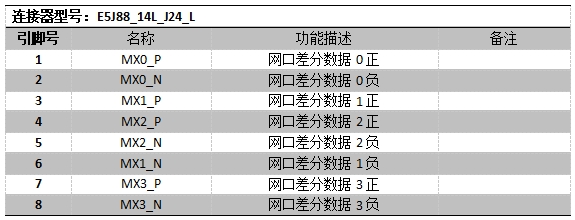

2.网口输出定义：

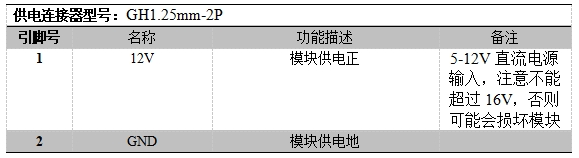

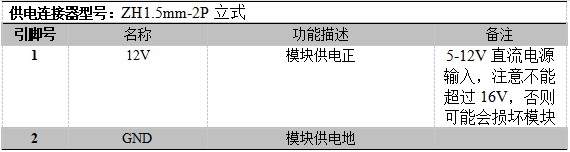

3.供电接口定义：
三、使用及验证
本验证使用VLC进行视频显示，具体步骤如下：
模块网口输出默认为RTSP协议，默认IP地址为：http://192.168.1.200，所以第一步要把PC机的IP改成和模块一个网段，举例；PC机可设置为 192.168.1.88
打开VLC

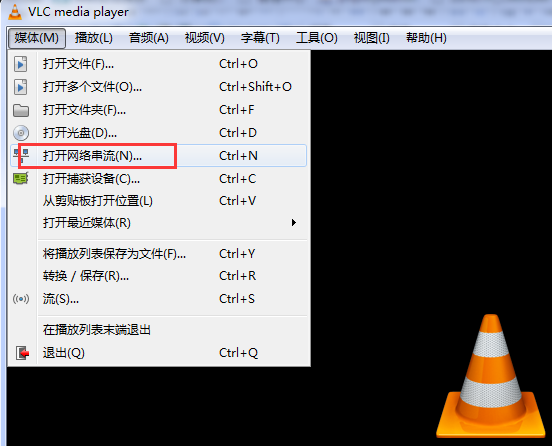

点击“媒体”-打开网络串流(N)...

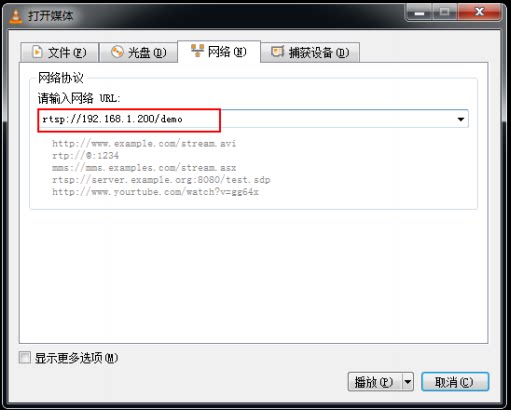

点击“网络”，并输入网络URL：rtsp://192.168.1.200/demo,最后点击“播放”即可接收到实时图像。
四、网口IP修改
1.使用网线将PC机与本模块的网口接在一起（直接用网线相连或经过交换机）。
2.将PC机的本地连接的IP，设置到编码板旧IP的网段：
举例： 编码板的旧IP是： 192.168.1.200， 则PC机可设置为 192.168.1.88
3.PC机上打开浏览器，并输入 http://编码板的旧IP地址：

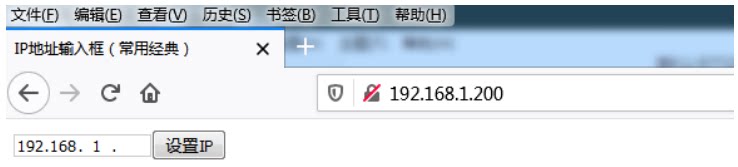

4.打开网页后，如下图所示。其中，IP地址框内的预设信息跟旧IP和新IP均无关
5.在IP地址框内，填入想要设置的新IP，并点击“设置IP”按钮。 此时会弹出确认对话框，如下图。点击‘确定’后，IP地址信息将被更新到编码板。
6.需要注意的是， 新的IP地址，需要在下次重启时才生效。
