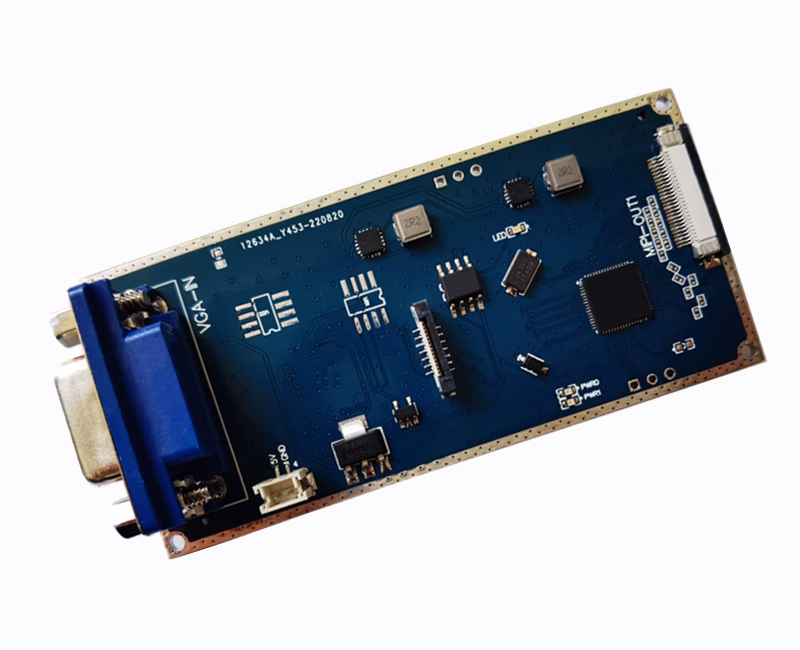

一、基本信息

功能：VGA转MIPI CSI。

型号：SPD-AMC01。

供电：5V。

输入：VGA。

输出:MIPI CSI( 默认2lane，可配1lane,3lane,4lane)。

配置方式：默认已配置好，输入VGA即可输出MIPI。

支持分辨率：1080p、720p等标准VGA。

尺寸：85mmX40mm。

工作温度：－40℃－+80℃。

二、接口定义

1.VGA输入接口定义(同PC机，5线VGA：R、G、B、HS、VS) 。

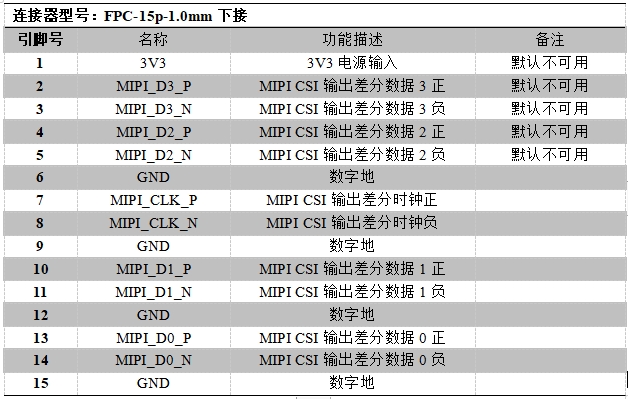

2.MIPI1输出接口定义：

3.MIPI2输出接口定义(适配NX)：
