一、基本信息

型号：SPD-STM01

功能：SDI转MIPI CSI适用于RK3588开发平台(默认4路，最大可扩展6路)

供电：12V

输入:SDI

输出:MIPI CSI( 默认2lane，可配1lane,3lane,4lane)

配置方式：默认已配置好，输入SDI即可输出MIPI CSI

支持分辨率：1080P60、1080P50、108P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24。

尺寸：85mmX40mm

工作温度：－40℃－+80℃



二、功能概述

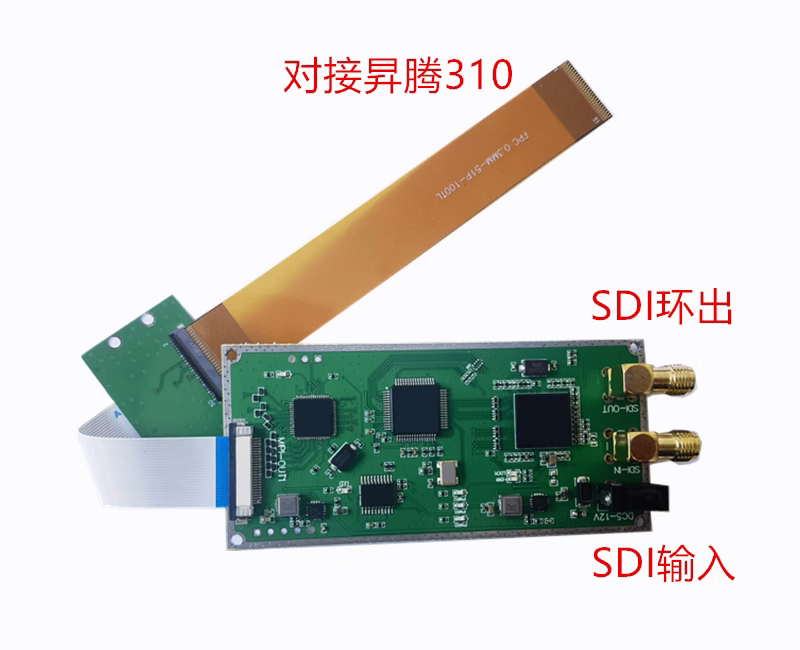

    本模块输入为SDI视频信号,输出为MIPI CSI视频信号。

二、接口定义

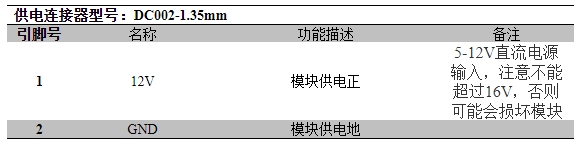

1.电源输入定义：



2.SDI输入定义：



3.SDI环出定义：

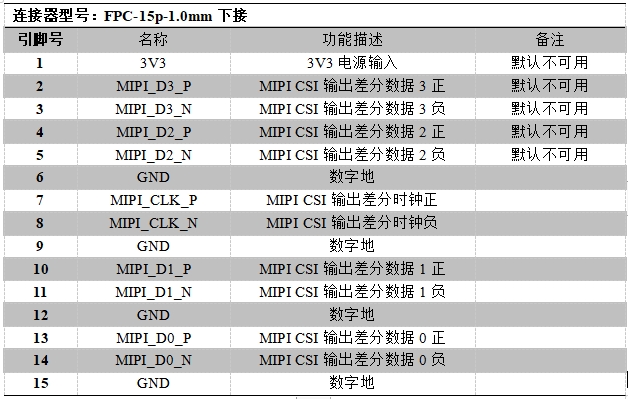

4.MIPI-OUT1定义：



5.MIPI-OUT2定义：





三、配置方式

     默认已配置好，输入SDI即可输出MIPI CSI ，客户只需配置后端接收平台即可接收到图像。

四、分辨率：

    支持 1080P60、1080P50、1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24等。

五、结构尺寸

    尺寸：40mmX85mm，安装孔内直径2mm，外直径3mm

六、使用环境

    工作温度：－40℃－+80℃。
