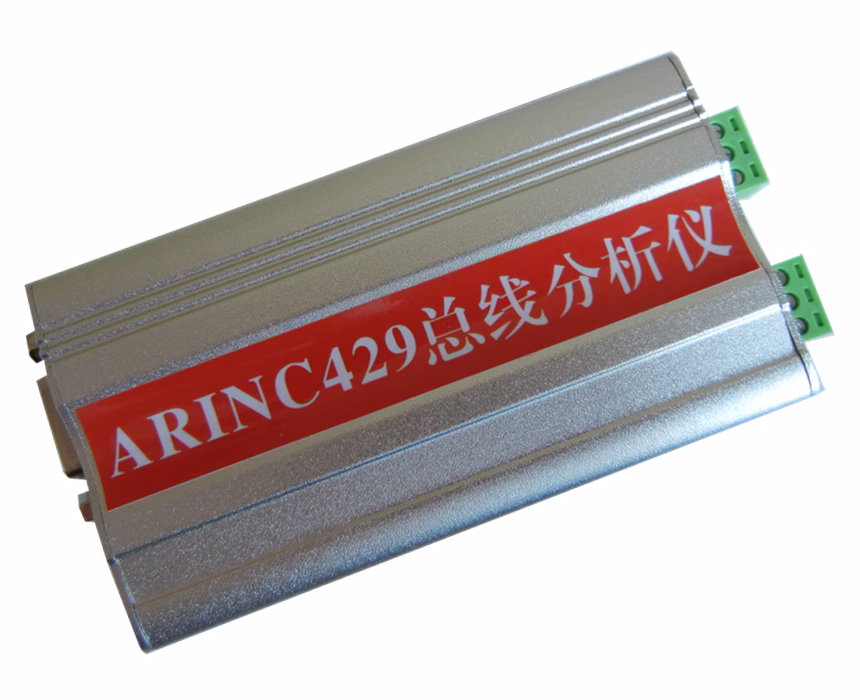

一、功能概述

  本分析仪主要功能为通过USB2.0接口实现航空总线ARINC429总线数据的接收、发送、分析等，支持RS422、RS485、RS422、TTL串口转ARINC429总线同时转换。

二、性能参数

  产品型号：SPD-UAR429-1R1T。

  供电接口：USB TYPEC。

      USB接口：USB2.0 HighSpeed 480Mbit。

      ARINC429接口：1路接收、1路发送（传输速率可调12.5kHz、50kHz、100kHz等)。

  驱动方式：厂家提供。

  检验位：可自动产生校验位。

  错误码：可依据标准ARINC429协议生成错误代码。

      Label：Label可设置。

  电平规范：符合GOST 18977-79和RTM 1495-75(ARINC429)。

  串口支持：支持RS232、RS422、RS485、TTL串口与ARINC429数据之间的转换与传输（通讯速率可配）。

  尺寸：90mm×40mm×25mm。

  工作温度：－40℃－+85℃。

三.接口定义

1.USB供电及通讯接口定义：
  供电：标准USB-TYPEC。
  通讯：标准USB-TYPEC(USB2.0协议)。

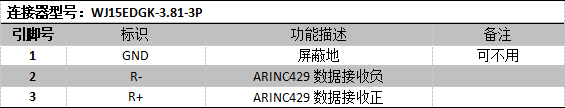

2.ARINC429接收接口定义：

3.ARINC429发送接口定义：
