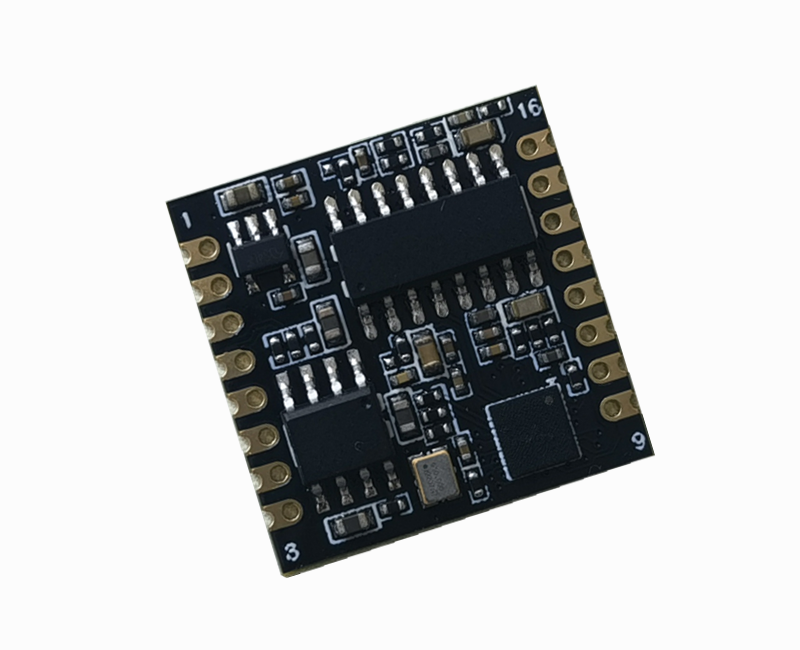

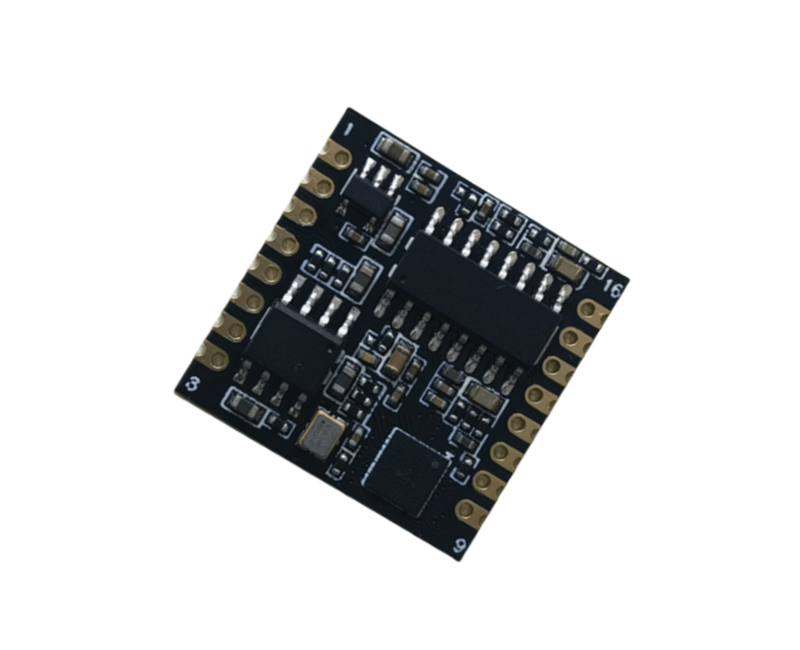

一、基本信息

功能：航空总线ARINC429模组。

型号：SPD-S429MZ-11

供电：3.3V

输入:TTL串口或429

输出:429或TTL串口

速率：高速低速可配置

二、技术参数：

供电接口：3.3V 500mA。

TTL接口：电平3.3V(速率11520和2M可配、1位起始位、8位数据位、1位停止位、无校验位)。

ARINC429接口：1路接收、1路发送（传输速率可支持12.5kHz、100kHz)。

传输模式：透传。

驱动方式：无需要驱动。

检验位：可自动产生校验位。

错误码：可依据标准ARINC429协议生成错误代码。

Label：Label可设置。

电平规范：符合GOST 18977-79和RTM 1495-75(ARINC429)。

尺寸：20mm×20mm×2mm。

工作温度：－40℃－+85℃

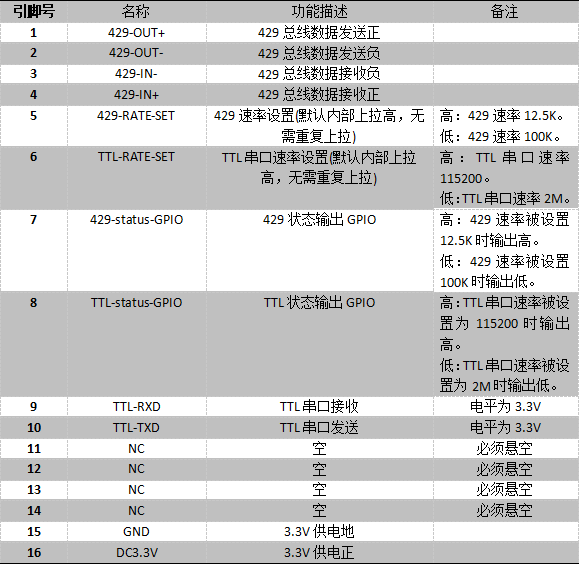

三、管脚定义
