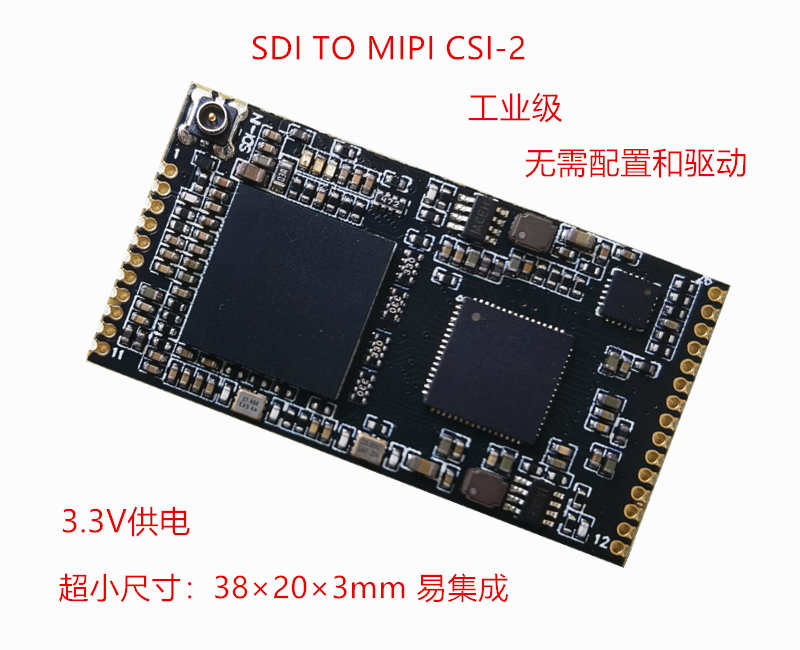

一、基本信息

型号：SPD-SMMZ-1

功能：SDI转MIPI CSI适用于英伟达TX2/NX,RK3399,海思3519A,海思3559A,高通，全志等平台

供电：3.3V 1A。

输入：SDI(支持3G、HD、SD)。

输出：MIPI CSI 2lane（默认）,支持2lane/4lane可配。

配置方式：默认已配置好，输入SDI即可输出MIPI CSI（默认2lane mipi csi Dphy YUV422 8bit非连接时钟）。

分辨率支持：1080P60、1080P50、1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24。

尺寸：38mm×20mm×3mm。

工作温度：－40℃－+80℃

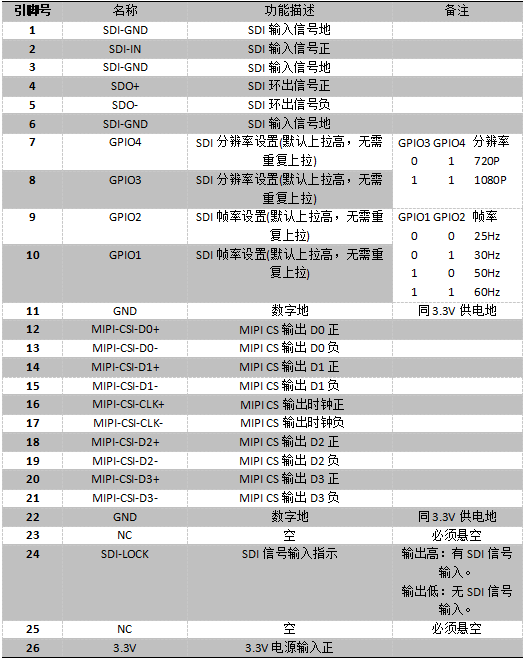

二、管脚定义

注1：SDI输入可以有2种方式，模块第2脚或模组SDI-IN连接器(IPEX)，二者只能选取一种，不能同时使用。

注2：SDI-GND与GND为单点供地耦合方式。
