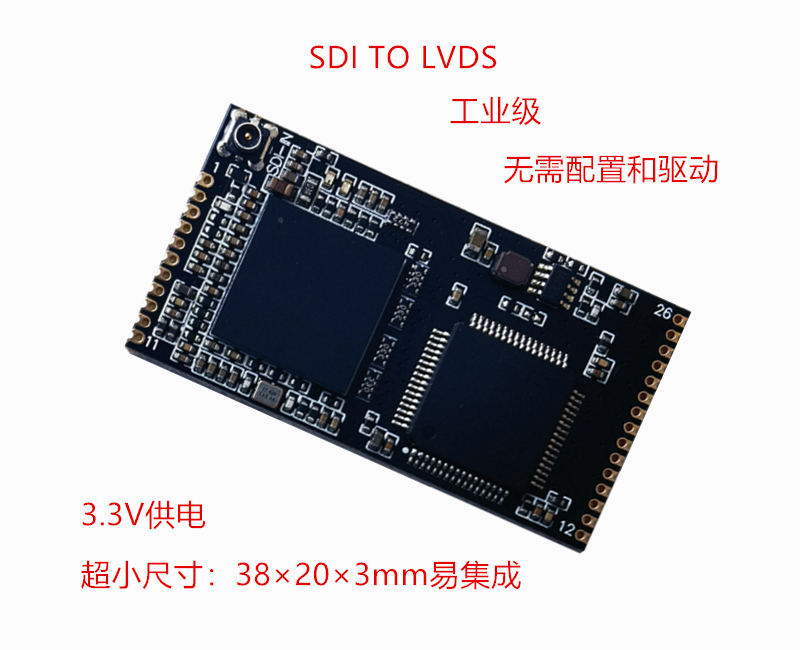

一、基本信息

型号：SPD-SLMZ-1

功能：SDI转LVDS适用于FPGA、CPLD、英伟达、瑞芯微、海思、高通、全志等平台。

供电：3.3V 500mA。

输入：SDI(支持3G、HD、SD)。

输出：LVDS(4lane,D0+,D0-,D1+,D1-,CLK+,CLK-,D2+,D2-,D3+,D3-)。

配置方式：默认已配置好，输入SDI即可输出LVDS（4lane 图像格式YUV422 Y和C各8bit）。

分辨率支持：1080P60、1080P50、1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24。

尺寸：38mm×20mm×3mm。

工作温度：－40℃－+80℃

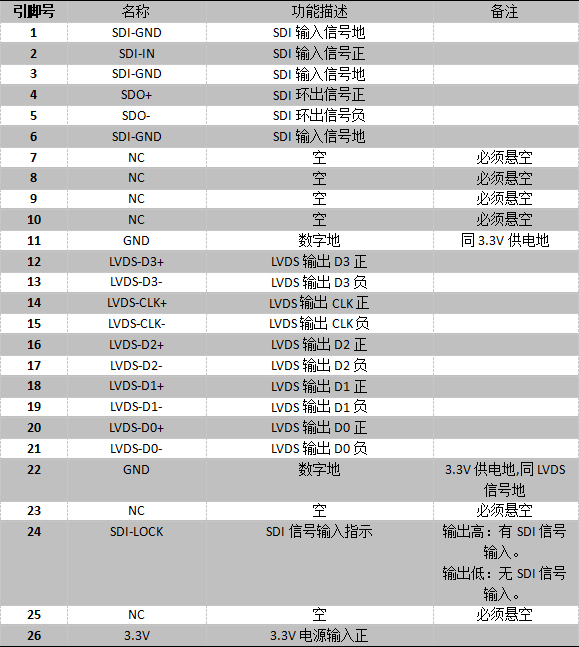

二、管脚定义

注1：SDI输入可以有2种方式，模块第2脚或模组SDI-IN连接器(IPEX)，二者只能选取一种，不能同时使用。

注2：SDI-GND与GND为单点供地耦合方式。
