一、基本信息

功能：LVDS转MIPI CSI适用于英伟达TX2/NX/Orin NX/Orin Nano/AGX/AGX Orin，瑞芯微RK3399/RK3588/RK3568/RK3588S，海思HI3519A/HI3559A，高通，全志等平台。

型号：SPD-SLMZ-1。

供电：3.3V 1A。

输入：LVDS 4通道(CLK+,CLK-,R0+,R0-,R1+,R1-,R2+,R2-,R3+,R3-)；数据格式为YUV422；如下机芯均可支持：

国产机芯：VS-SCZ2035D、HH2035-SDI、RST-CV7320-SH、VRS-MH8100。

索尼系列机芯：FCB-CV7500、FCB-CV7320、EV7500、CV7100/7520、EV9520/9500)、FCB-EW9500系列、FCB-EV9500系列等。

输出：MIPI CSI-2 2lane（默认）,支持2lane/4lane可配。

配置方式：默认已配置好，输入LVDS即可输出MIPI CSI-2（默认2lane mipi csi Dphy YUV422 8bit非连接时钟）。

分辨率支持：1080P60、1080P50、1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24。

尺寸：38mm×20mm×3mm。

工作温度：－40℃－+80℃。

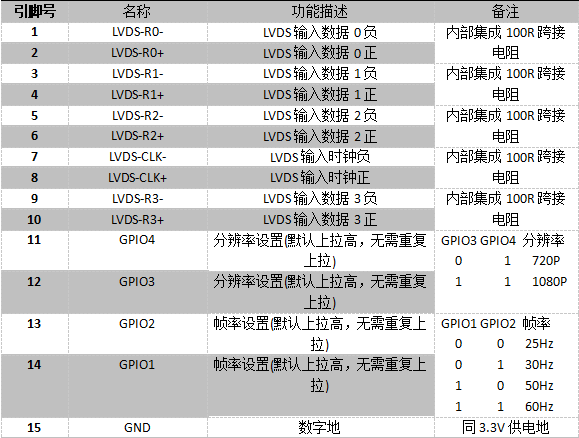

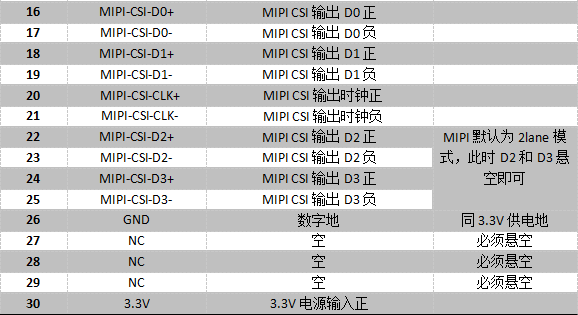

二、管脚定义
