一、基本信息

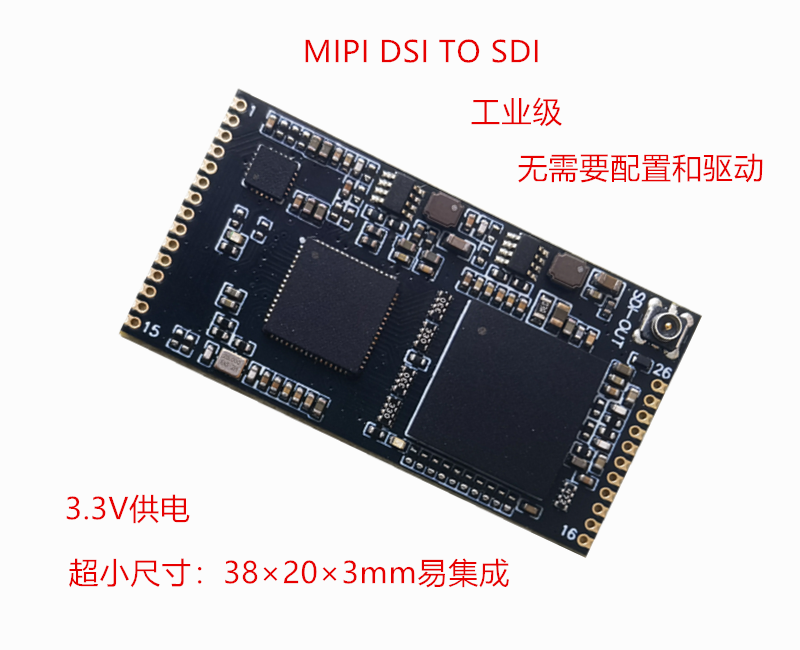

  本模组输入为MIPI DSI视频信号，输出为SDI视频信号，采用邮票孔方式，超小尺寸，易于集成；单电源供电，操作简易，免配置和驱动，通电即出图。

功能：MIPI DSI转SDI模组适用于英伟达TX2/NX,RK3399,RK3588,海思3519A,海思3559A,高通，全志等平台。

型号：SPD-MSMZ-1。

供电：3.3V 1A。

输入：MIPI DSI 4lane（默认）,支持2lane/4lane可配。

输出：SDI(支持3G、HD、SD)。

配置方式：默认已配置好，输入MIPI DSI即可输出SDI（默认4lane MIPI DSI RGB888连续时钟）。

分辨率支持：1080P60、1080P50、1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24。

尺寸：38mm×20mm×3mm。

工作温度：－40℃－+80℃。

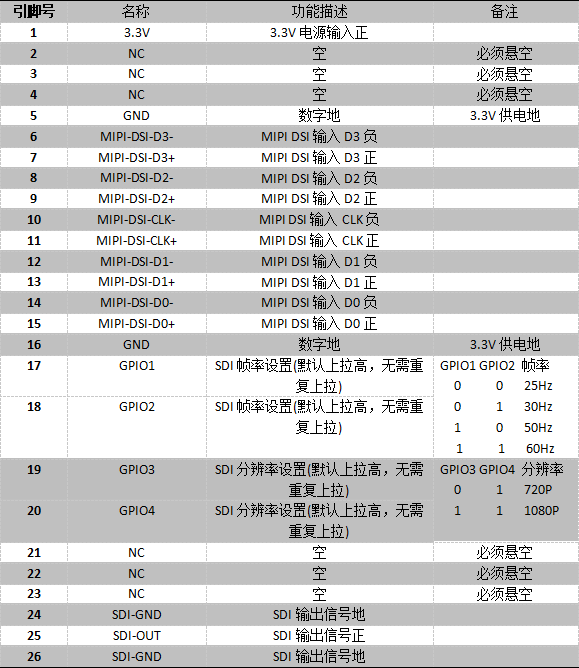

二、管脚定义
