一、功能概述

本模块输入为Cameralink视频信号，输出为RTSP协议网口。

供电：5V-12V宽压。

输入：Cameralink-Base。

输出：

(1) 网口(千兆百兆自适应，支持RTSP、UDP、RTP、TCP等协议，默认RTSP协议H.264压缩码流) 。

(2) 支持PAL模拟视频输出，与网口同画面。

驱动方式：免驱。

分辨率支持：1080P30(默认)、1080P25、720P60、720P50、720P30、720P25、1280×1024、640×512等。

尺寸：97mm×52mm×16mm。

工作温度：－40℃－+80℃

二、接口定义

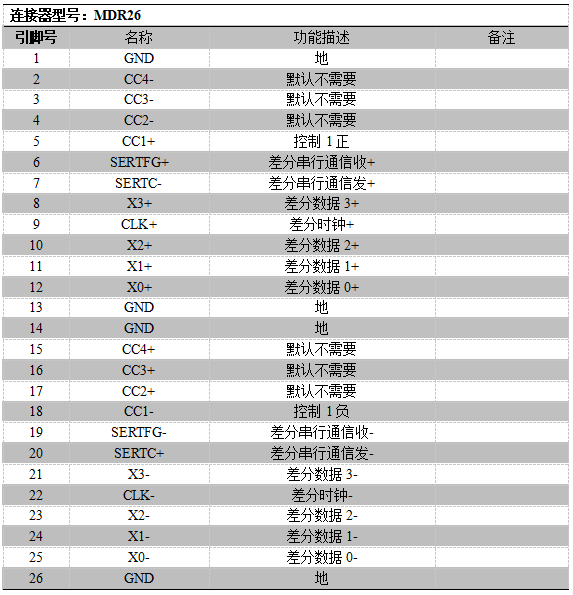

1.Cameralink输入接口定义

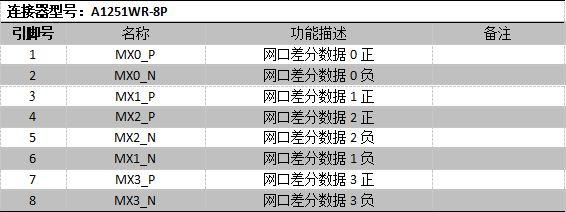

2.网口输出接口定义

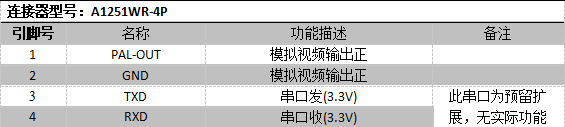

3.PAL输出和串口定义

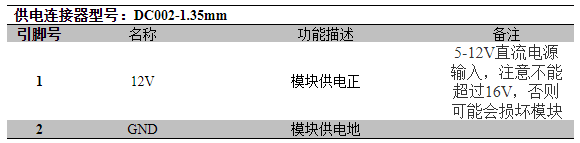

4.供电接口定义
