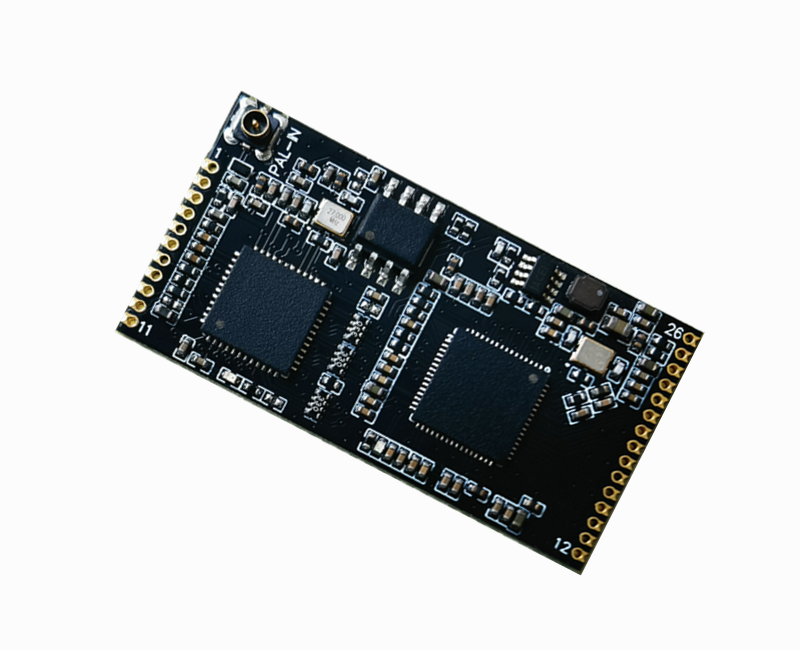

一、基本信息

功能：PAL转MIPI CSI-2模组适用于英伟达Orin NX/Orin nano/AGX Orin/Jetson TX2/Xaviera NX/Xaviera Nano,RK3588/RK3568/RK3399/RK1808,海思SS928/3403/HI3519A/HI3559A,树莓派Raspberry Pi 5/Raspberry Pi 4B、高通，全志等平台 。

型号：SPD-PMMZ-1。

供电：3.3V 1A。

输入：PAL(N制、PAL制)。

输出：MIPI CSI-2 2lane（默认）,逐行,支持2lane/4lane可配。

配置方式：默认已配置好，输入PAL即可输出MIPI CSI-2（默认2lane mipi csi 逐行Dphy YUV422 8bit非连接时钟）。

分辨率支持：720×576（默认）、720×480、640×512等。

尺寸：38mm×20mm×3mm。

工作温度：－40℃－+80℃。

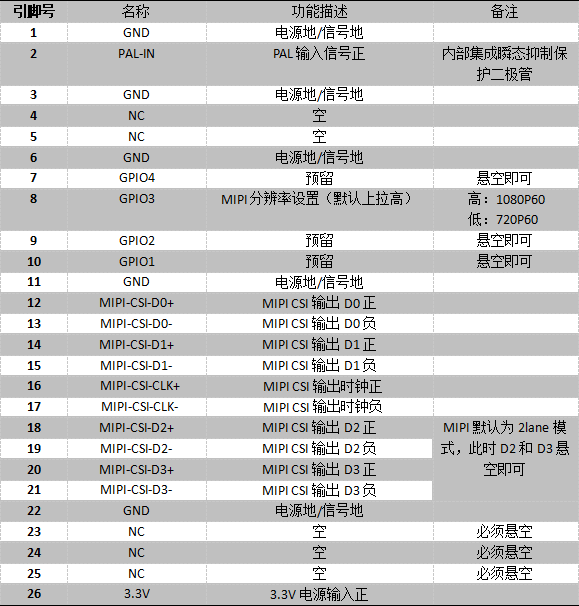

二、管脚定义

注1：PAL输入可以有2种方式，模块第2脚或模组PAL-IN连接器(IPEX)，二者只能选取一种。
