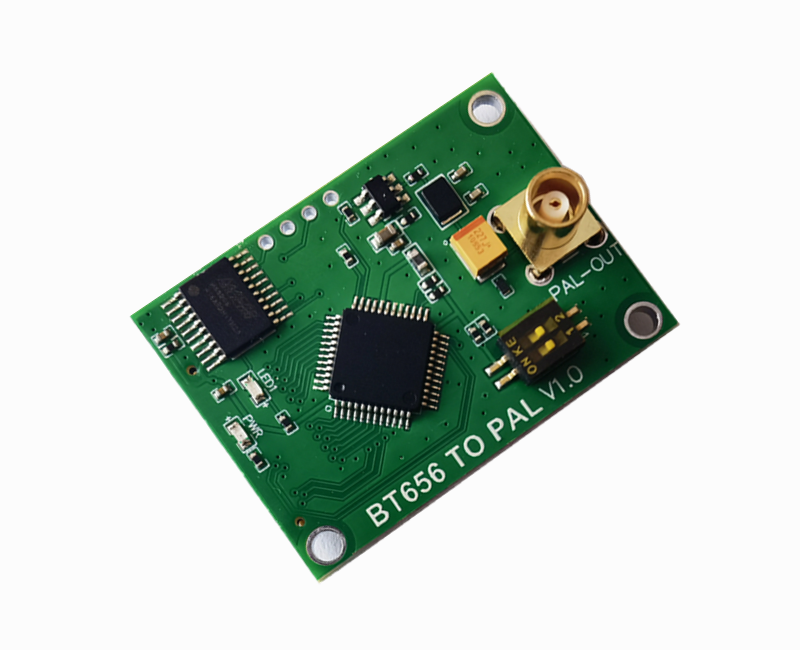

一、基本信息

功能：BT656转PAL/BT656转CVBS。

型号：SPD-BP5601 。

供电：5V或3.3V。

输入：BT656。

输出：PAL/CVBS。

配置方式：默认已配置好，输入BT656即可输出PAL视频。

分辨率：720*576i或720*480i。

尺寸：25mmX34mm。

工作温度：－40℃－+80℃。

二、接口定义

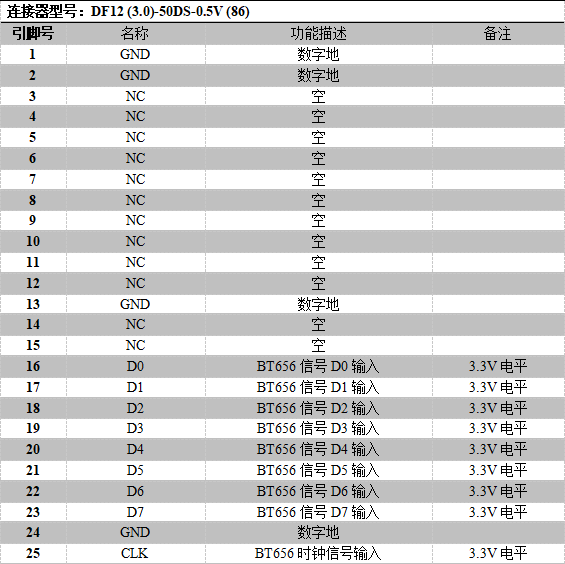

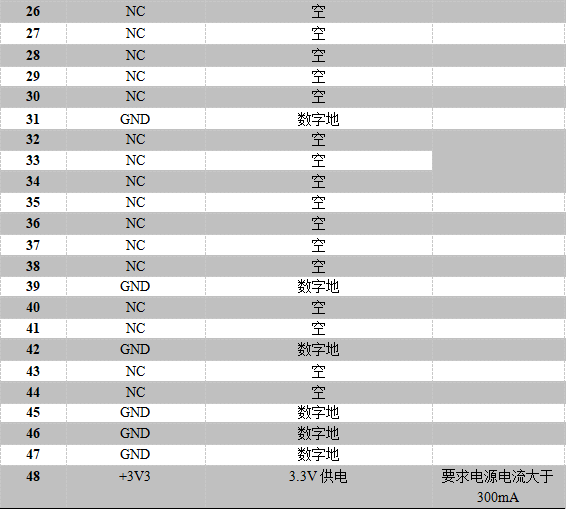

1.BT656输入接口定义：

2.PAL输出接口定义：
