一、基本信息

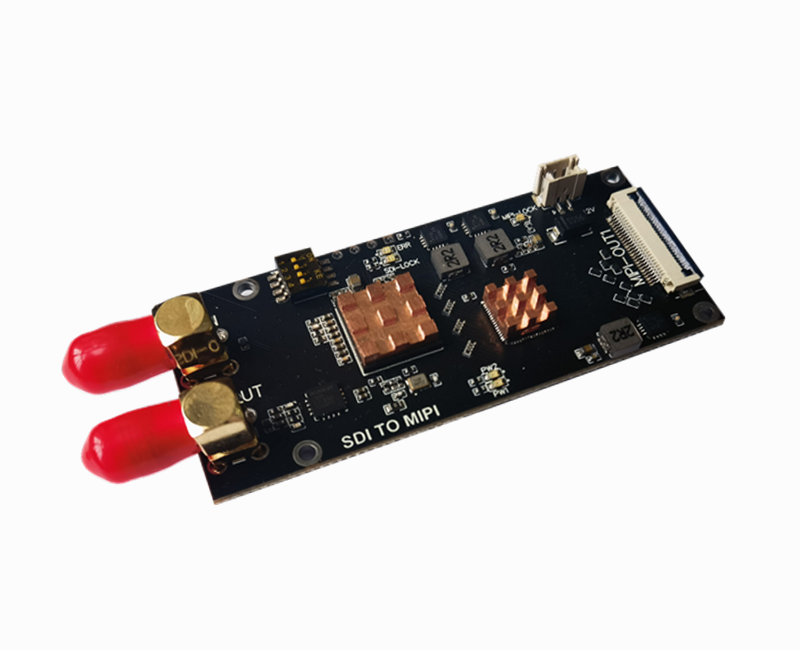

型号：SPD-SMTNX-B

功能：SDI转MIPI CSI适用于英伟达TX2/NX,RK3399,海思3519A,海思3559A,高通，全志等平台

供电：5V-12V宽压

输入：SDI

输出:：MIPI CSI( 默认2lane，可配1lane,3lane,4lane)

配置方式：默认已配置好，输入SDI即可输出MIPI CSI。

支持分辨率：1080P60、1080P50、108P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24等。

尺寸：70mmX30mm

工作温度：－40℃－+80℃

二、引脚定义及说明

1.SDI输入接口定义

2.SDI环出接口定义

3.MIPI1输出接口定义：

4.MIPI2输出接口定义：

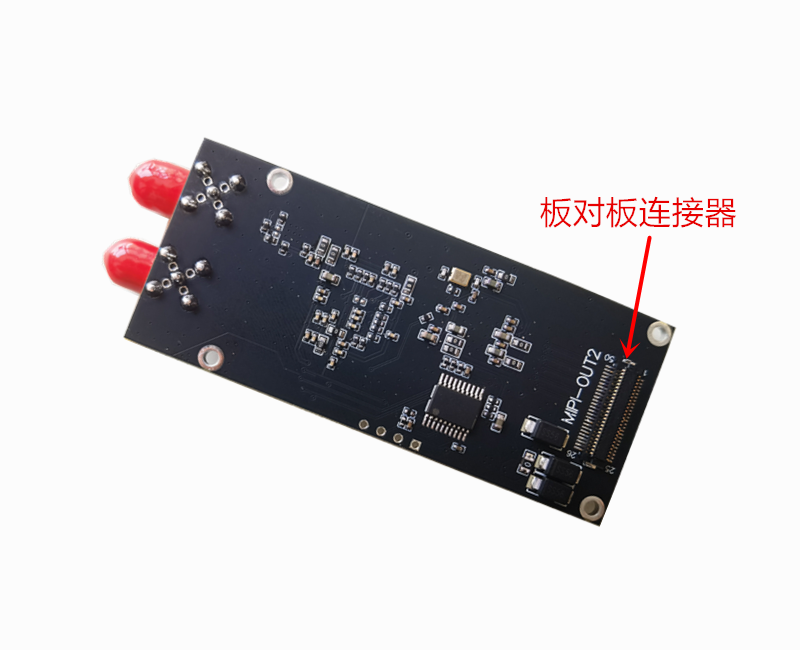

5.供电接口(可外部供和MIPI2-板对板连接器供电，二者同时只能使用一个)：
