一、基本信息

型号：SPD-CM02-B

功能：PAL转MIPI CSI适用于英伟达TX2/NX/ORIN,RK3399/RK3588,海思3519A,海思3559A,高通，全志等平台。

供电：5V-12V宽压

输入：PAL模拟视频信号。

输出：MIPI CSI 2lane（默认）,支持2lane/4lane可配。

配置方式：默认已配置好，输入PAL即可输出MIPI CSI。

支持分辨率：720×576@25Hz隔行、720×480@30Hz隔行。

尺寸：70mmX30mm

工作温度：－40℃－+80℃

二、引脚定义及说明

1.PAL输入接口定义

2.MIPI2输出接口定义：

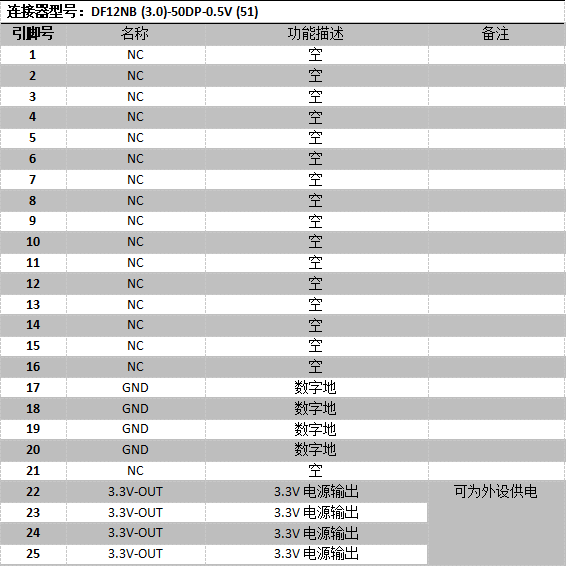

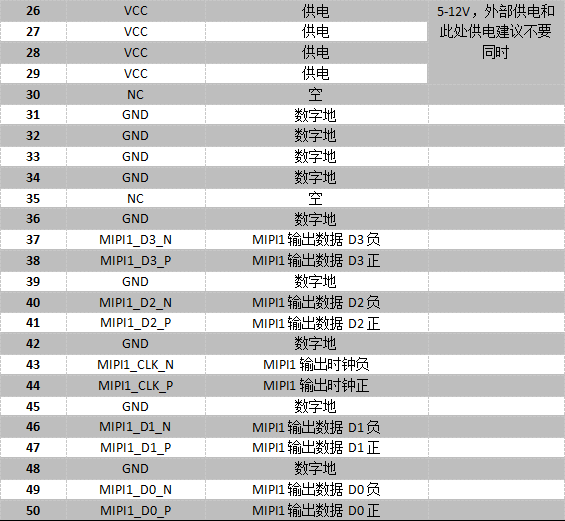

3.MIPI1输出接口定义：

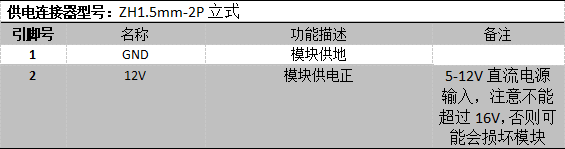

4.供电接口(可外部供和MIPI2-板对板连接器供电，二者同时只能使用一个)：
