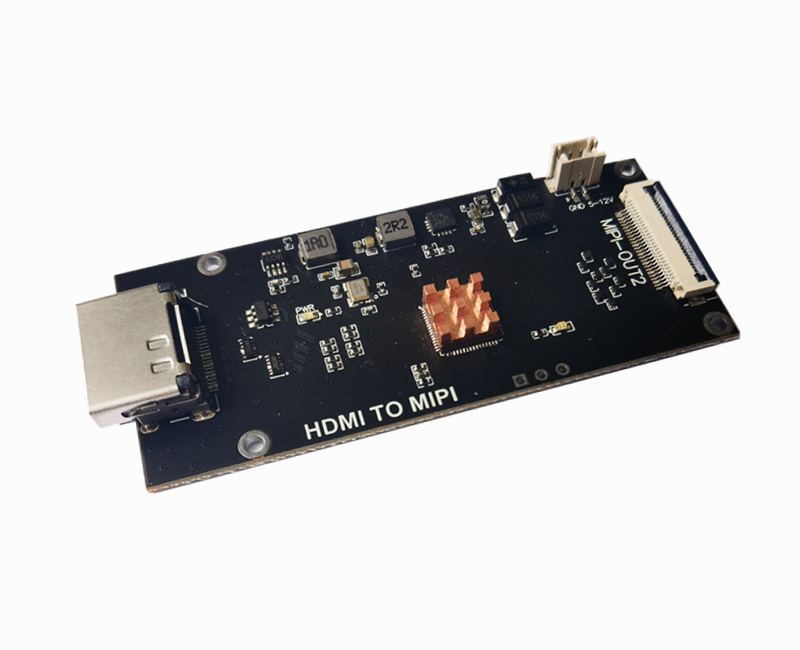

一、基本信息

型号：SPD-HMC01-B

功能：HDMI转MIPI CSI

供电：5-12V

输入：HDMI

输出：MIPI CSI 2lane(可配1lane,3lane,4lane)

配置方式：默认已配置好，输入HDMI即可输出MIPI CSI

支持分辨率：4K30、1080P60、1080P50、108P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24、576P、480P。

尺寸：70mmX30mm

工作温度：－40℃－+80℃

二、接口定义

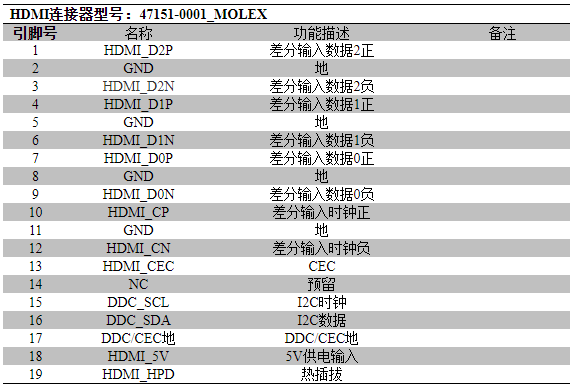

1.HDMI输入接口定义

2.MIPI2输出接口定义：

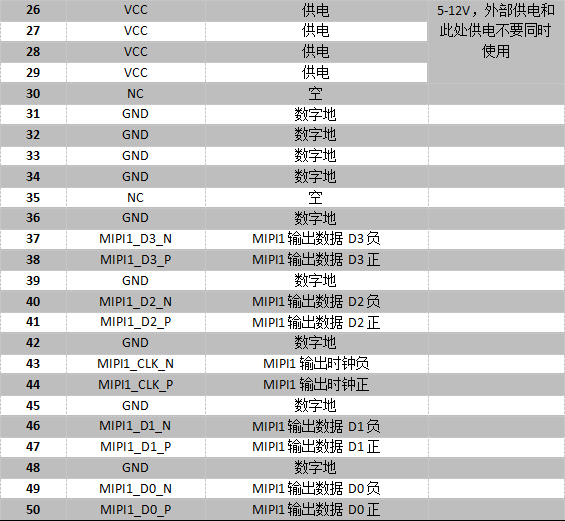

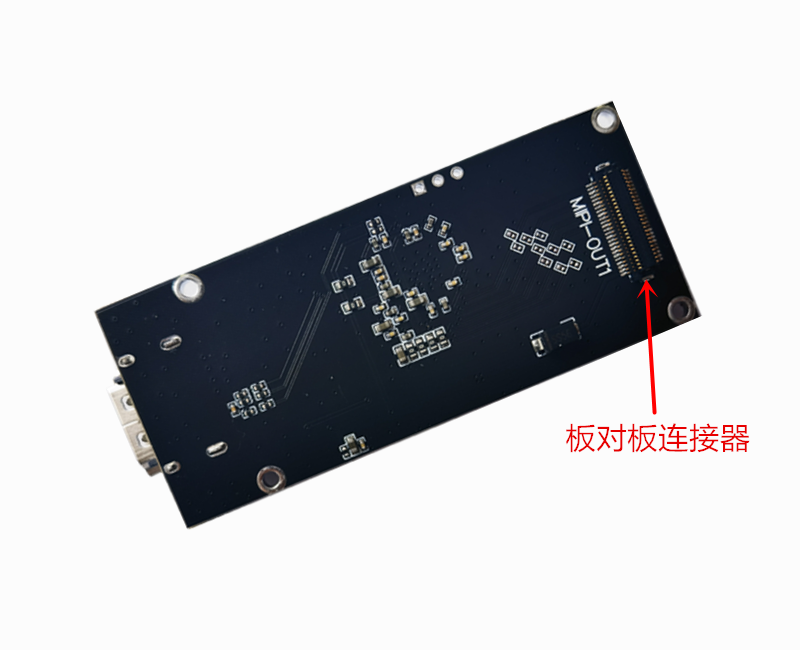

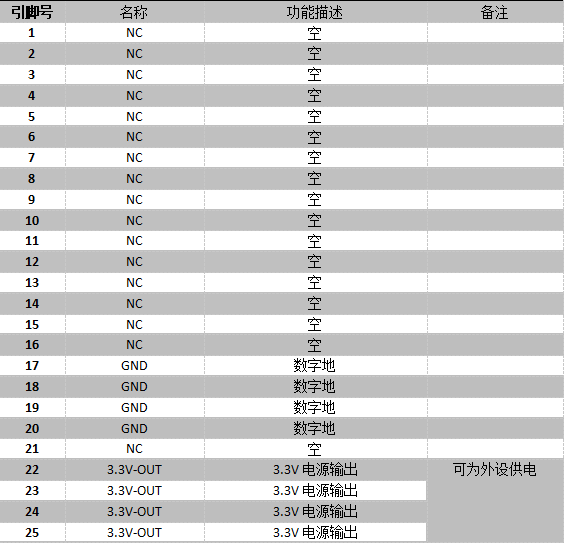

2.MIPI1输出接口定义：
