一、基本信息

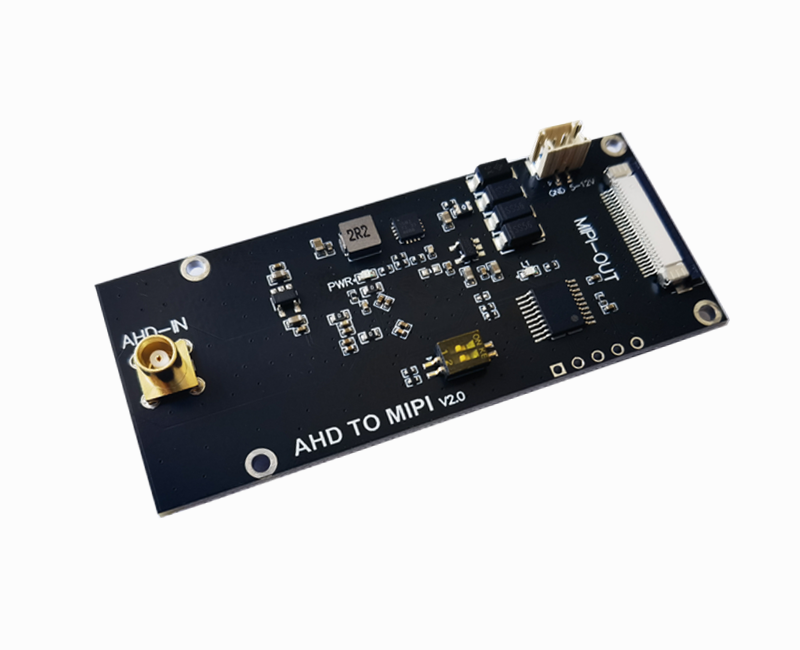

型号：SPD-AMTNX-B

功能：AHD转MIPI CSI适用于英伟达TX2/NX,RK3399,海思3519A,海思3559A,高通，全志等平台

供电：5V-12V宽压

输入：AHD

输出：MIPI CSI 2lane（默认）,支持2lane/4lane可配

配置方式： 默认已经配置好，输入AHD即可输出MIPI

支持分辨率：1080P30、1080P25、720P30、720P25(以上分辨率自适应)。

尺寸：70mmX30mm

工作温度：－40℃－+80℃

二、引脚定义及说明

1.AHD输入接口定义：

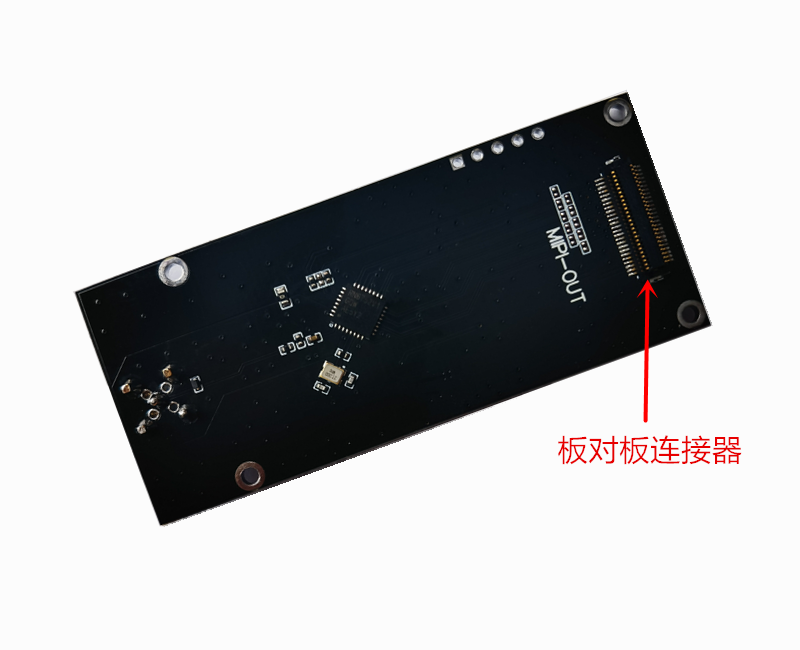

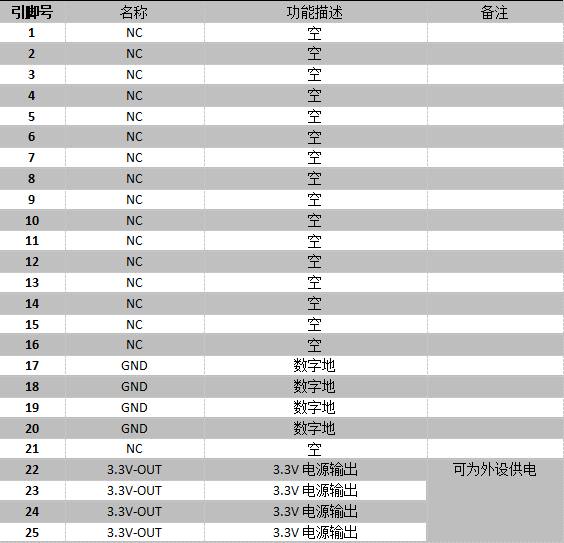

2.MIPI输出接口定义：

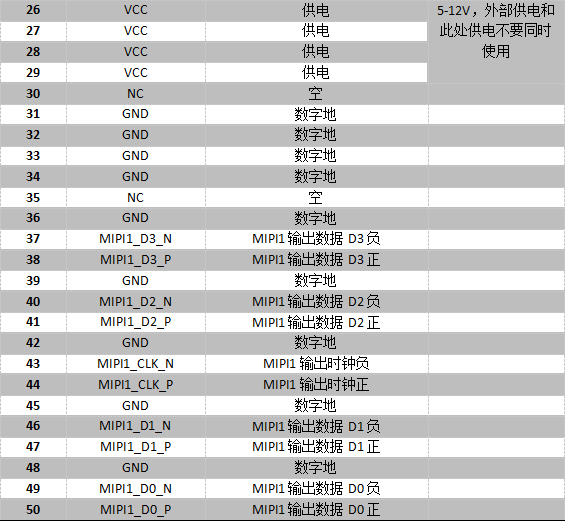

3.MIPI输出接口定义：
