一.基本信息

功能：Cameralink转MIPI，适用于各类红外、黑白、彩色标准Cameralink相机，MIPI可适配英伟达TX2/Xavier NX/Orin NX/Orin Nano,瑞芯微RK3399/RK3588,海思昇腾310系列/HI3519A/HI3559A,高通，全志等平台。

供电：12V。

输入：Cameralink Base模式(默认)，支持1tap、2tap。

输出：MIPI CSI（默认）/ DSI，2lane（默认）/4lane可配。

图像格式：支持RGB、YUV、RAW、黑白图像，8bit/10bit/12bit/14bit/16bit。

驱动方式：免驱，默认已配置好，输入Cameralink即可输出MIPI图像数据。

支持分辨率：320*256、640*512、720*576、720*480、1024*1024、1280*720、1280*1024、1920*1080以及其它非常规分辨率。

尺寸：70mm×30mm。

工作温度：－40℃－+80℃。

二.接口定义

1.供电接口定义：

2.串口接口定义：

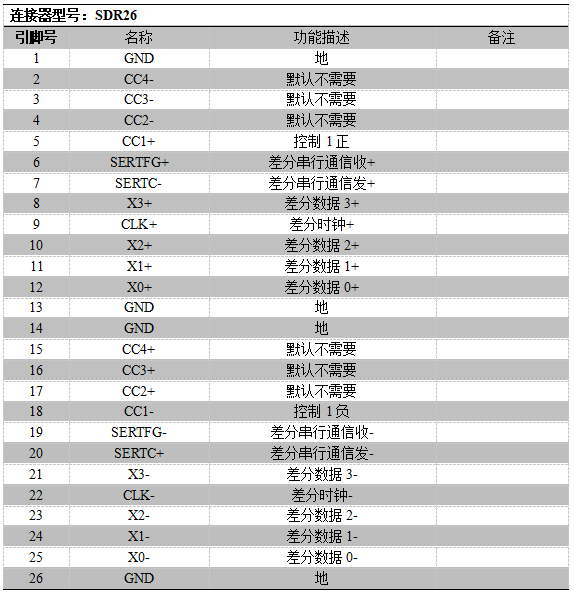

3.Cameralink输入接口定义：

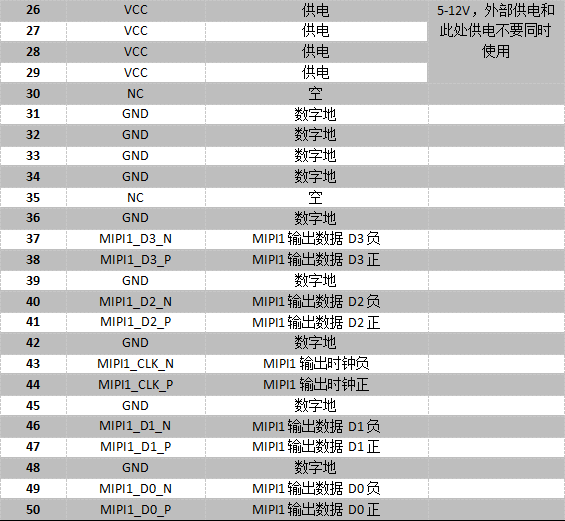

4.MIPI1接口定义：

5.MIPI2输出接口定义：
