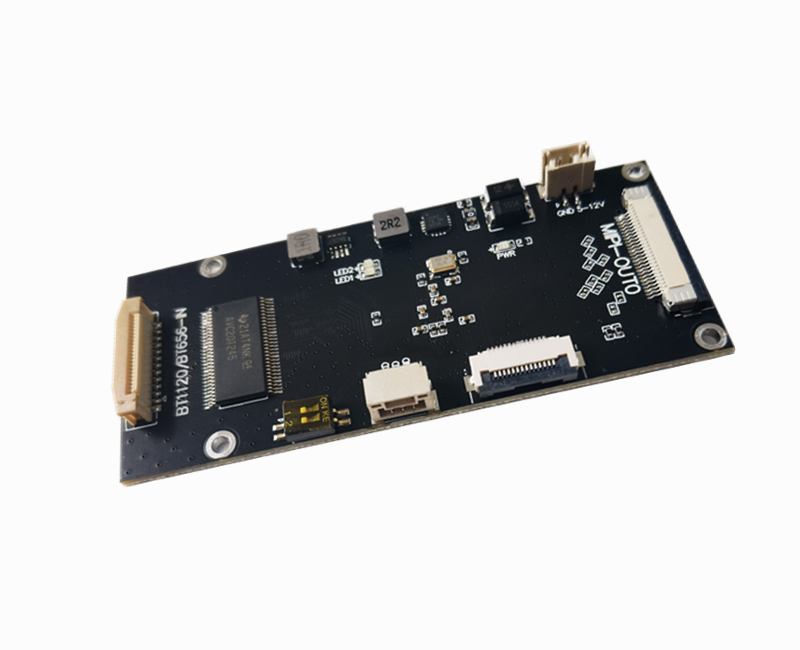

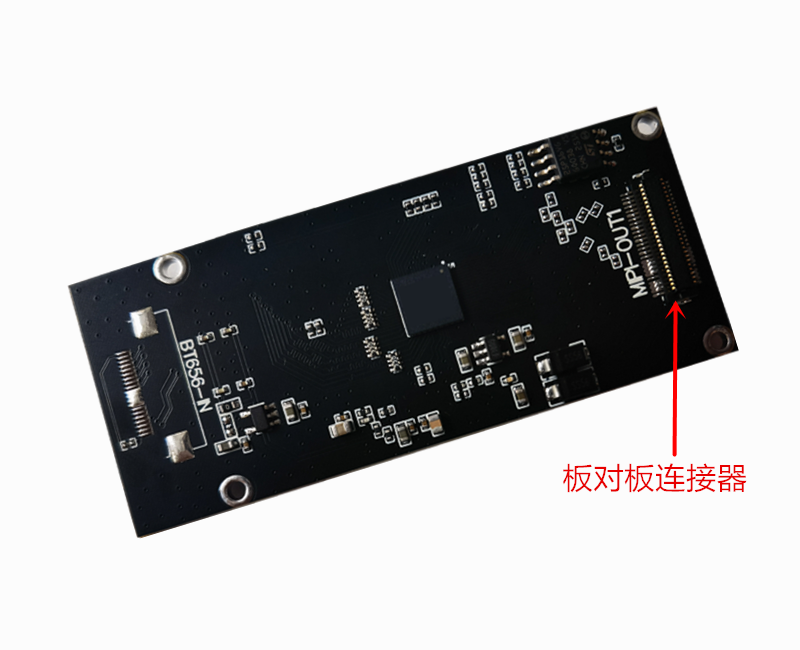

一、基本信息

功能：BT656/BT1120转MIPI CSI适用于英伟达TX2/NX,瑞芯微RK3588/RK3399,海思3519A/3559A,高通，全志等平台。

型号：SPD-BM01-B。

供电：5-12V。

输入：BT656（隔行或者逐行），兼容BT1120。

输出：MIPI CSI 2lane（默认）,支持2lane/4lane可配。

驱动方式：免驱。

分辨率支持：320×256、640×512(默认)、640×480、720×576、720×480、1024×768、1280×1024。

尺寸：70mm×30mm。

工作温度：－40℃－+80℃。

二、接口定义

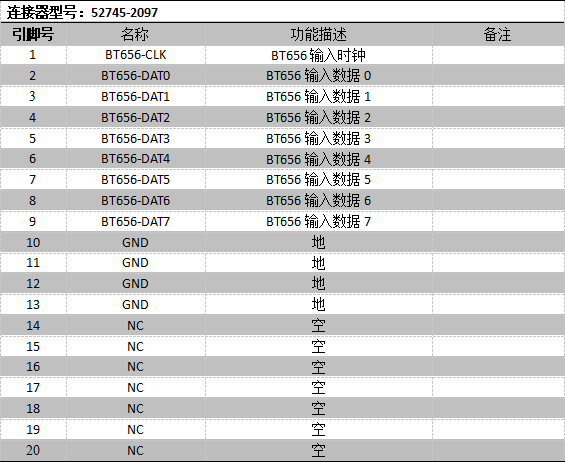

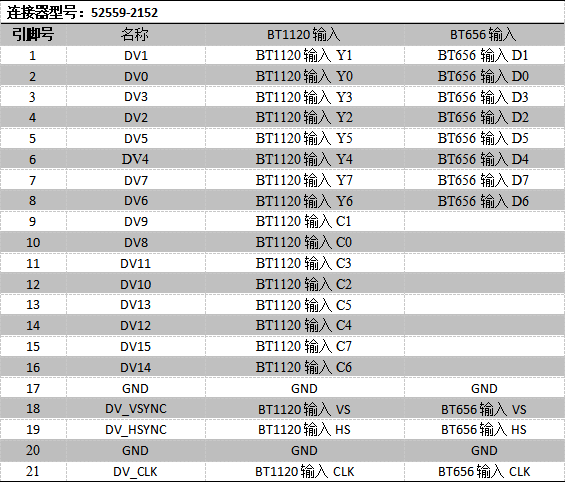

1.BT656输入定义：

2.BT1120输入定义：

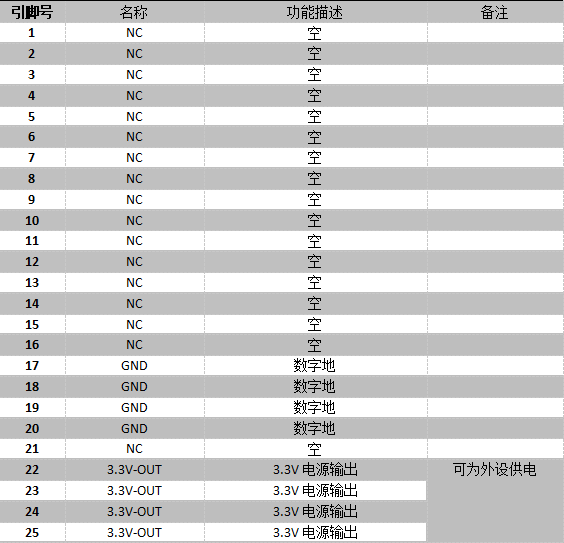

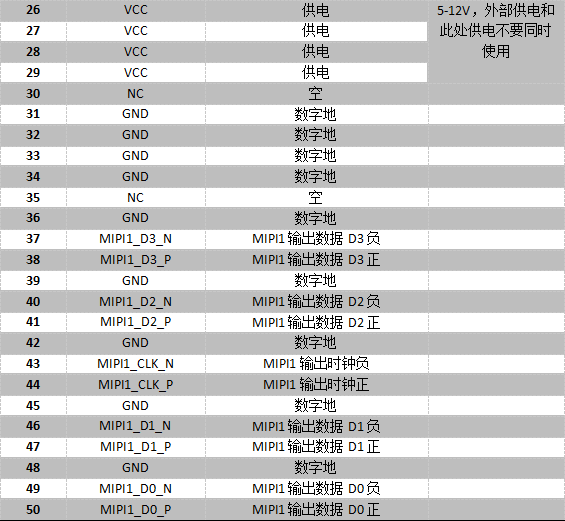

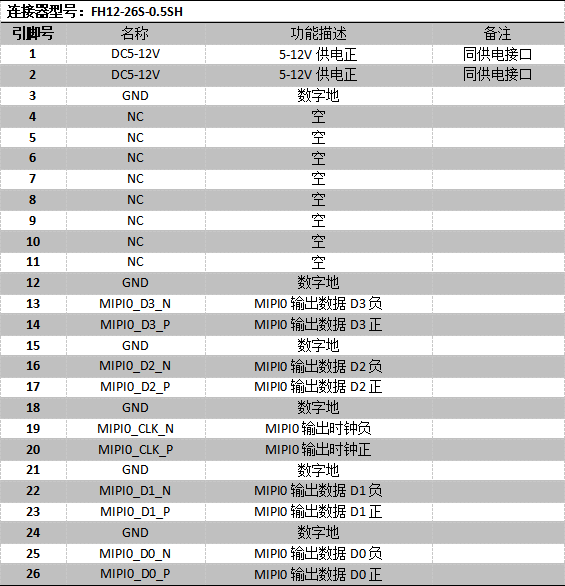

3.MIPI1输出定义：

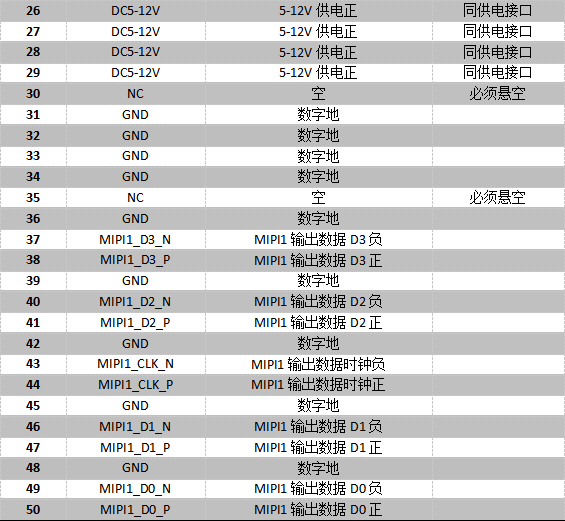

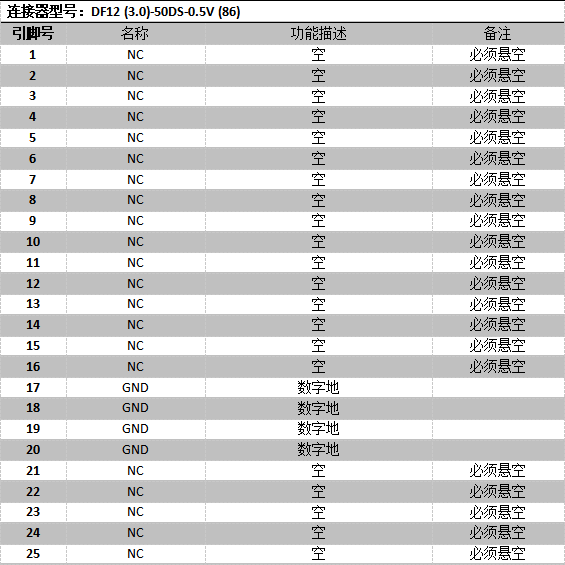

3.MIPI2输出定义：

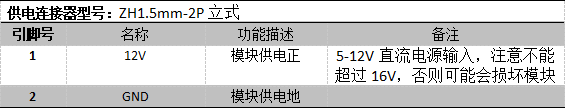

5.供电接口定义：
