一、基本信息

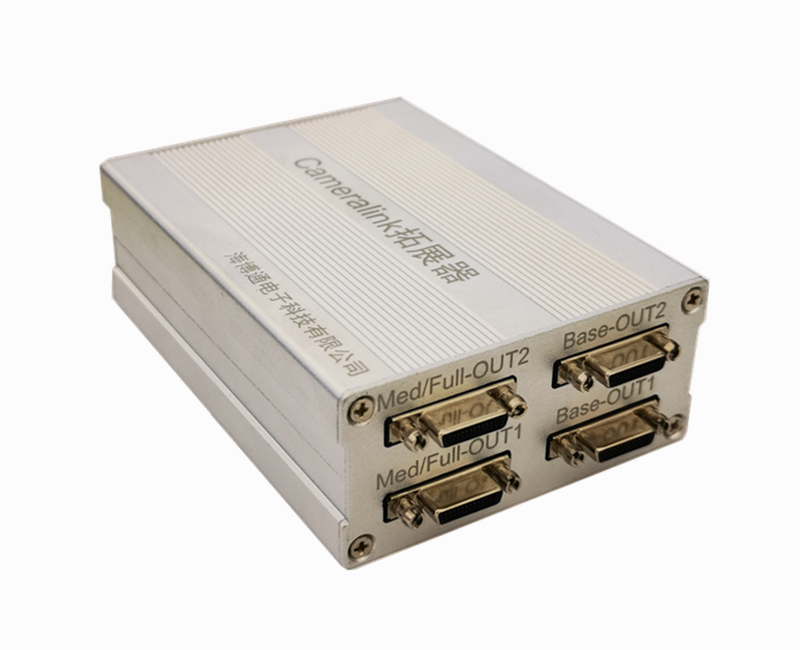

功能：Cameralink扩展 一分二 中继器(可支持一分三、二分四)。

型号：SPD-CLEX01。

供电：5-12V。

输入：Cameralink(单路)，支持Base模式、Medium模式、Full模式。

输出：Cameralink(双路)，支持Base模式、Medium模式、Full模式。

控制：支持Cameralink串口控制，支持CC1~CC4触发。

Base模式：支持1分2、1分3、2分4。

Medium模式：支持1分2。

Full模式：支持1分2。

支持分辨率：320*256、640*512、1024*768、1024*1024、1280*1024、1280*720、1920*1080、2048*2048以及标准Cameralink采集卡支持的所有分辨率，本设备均能支持并分辨率自适应。

尺寸：100mm×76mm×35mm。

工作温度：－40℃－+80℃。

二、接口定义

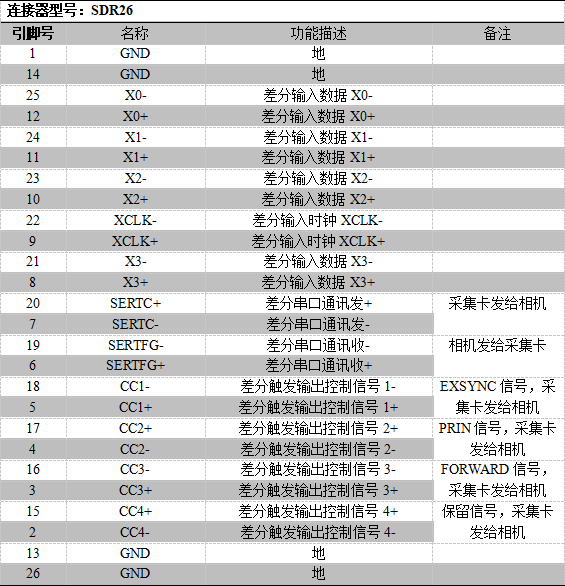

1.Cameralink输入接口Base定义:

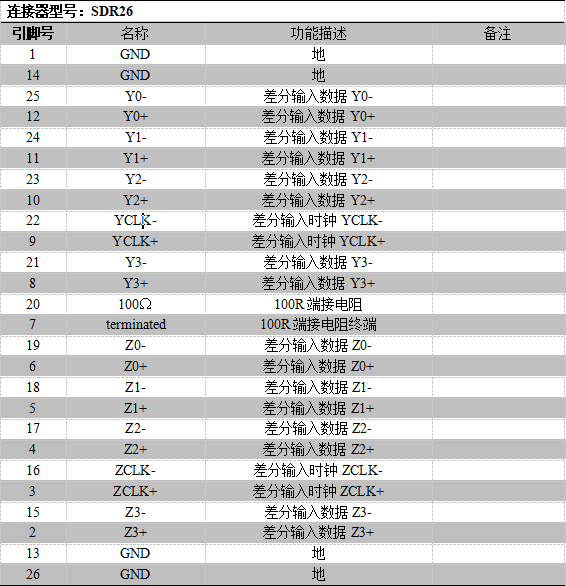

2.Cameralink输入接口Medium和Full定义:

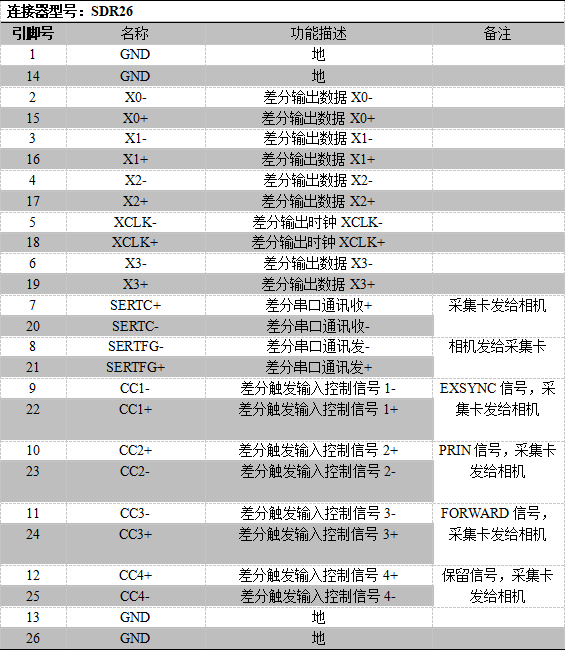

3.Cameralink输出接口Base定义:

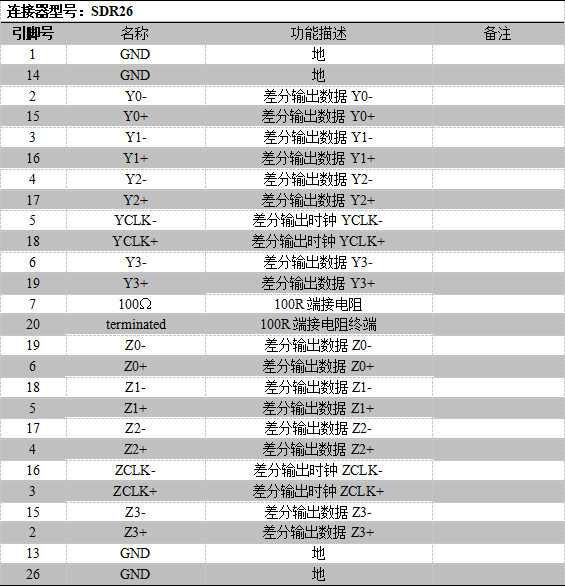

4.Cameralink输出接口Medium和Full定义:

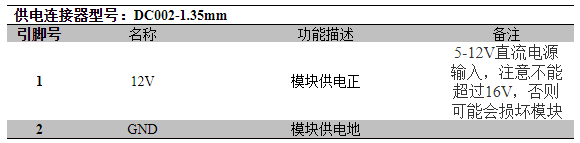

5.供电接口定义：
