注：本款Cameralink转LVDS视频板卡输出LVDS时序同以下机芯：

1.国产机芯:VS-SCZ2035D、HH2035-SDI、RST-CV7320-SH、BDM-S672等。

2.索尼7300/7500系列机芯(FCB-CV7500 FCB-CV7320 EV7500 CV7100 7520)、9520等。

3.其它LVDS时序需要定制，具体价格请咨询在线客服。

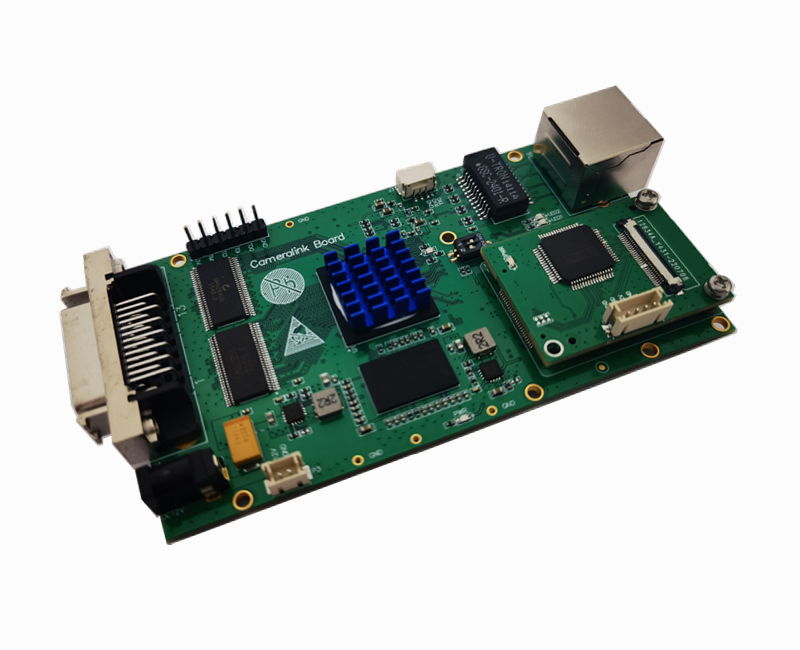

一、基本信息

功能：Cameralink转LVDS。

型号：SPD-CDL01。

供电：5-12V。

输入：Cameralink，Base模式。

输出:LVDS 4通道(CLK+,CLK-,R0+,R0-,R1+,R1-,R2+,R2-,R3+,R3-)。

尺寸：97mmX52mmX10mm。

分辨率支持：1080P60、1080P50、1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24、1280*1024、720*576、720*480、640*512等。

工作温度：－40℃－+80℃。

二、接口定义

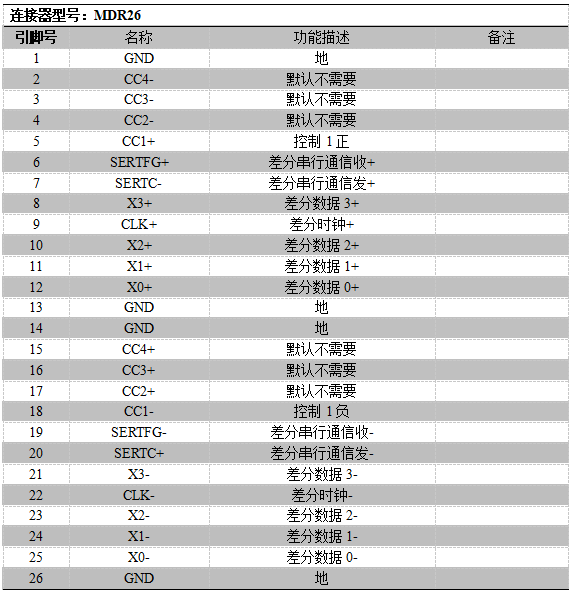

1.Cameralink输入接口定义：

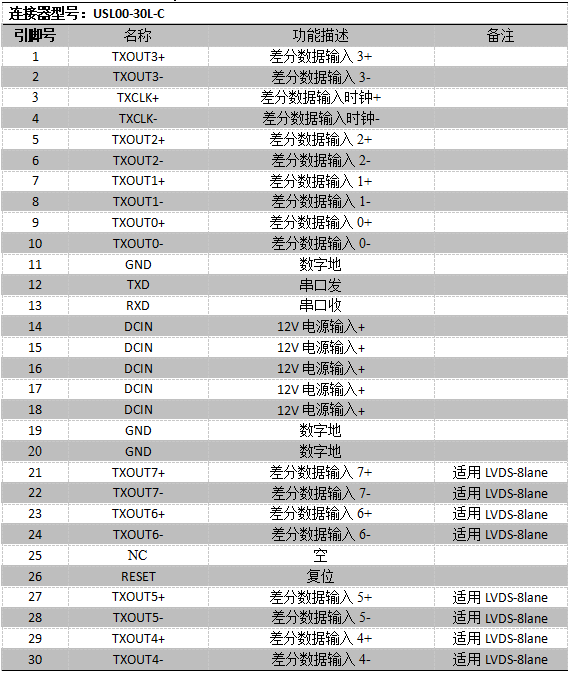

2.LVDS输出接口定义：

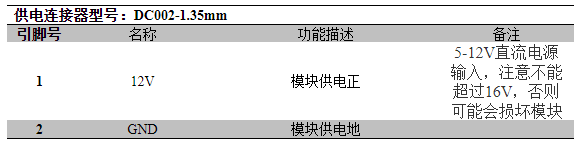

3.供电接口定义：
