一、基本信息

功能：差分PAL转HDMI 差分PAL TO HDMI。

型号：SPD-XPH01。

供电：12V。

输出：差分PAL(720*576i、720*480i)。

输入：HDMI(1080P60、1080P50、1080P30、1080P25、720P60、720P50、720P30、720P25、1280*1024、625P、522P)。

尺寸：80mmX30mm。

工作温度：－40℃－+80℃。

二、接口定义

1.差分PAL输入同轴接口定义（采用两个同轴，分别为PAL+和PAL-）

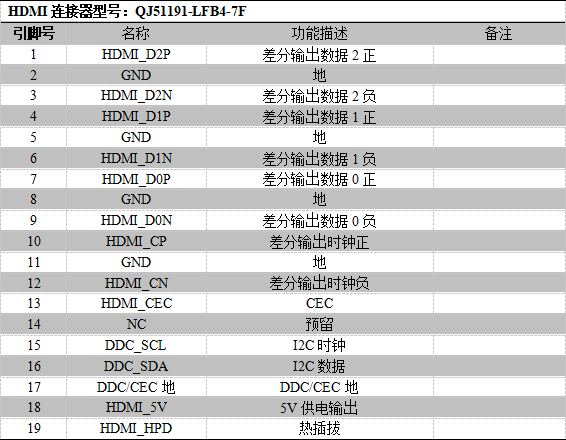

2.HDMI输出接口定义

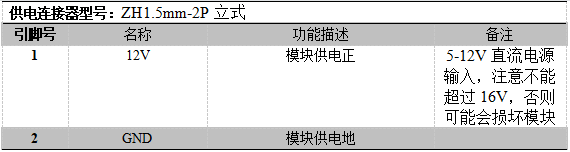

3.供电接口定义
