一、基本信息

功能：HDMI转差分PAL HDMI TO 差分PAL。

型号：SPD-HXP01。

供电：12V。

输入：HDMI(1080P60、1080P50、1080P30、1080P25、720P60、720P50、720P30、720P25、1280*1024)。

输出：差分PAL(720*576i、720*480i)。

尺寸：80mmX30mm。

工作温度：－40℃－+80℃。

二、接口定义

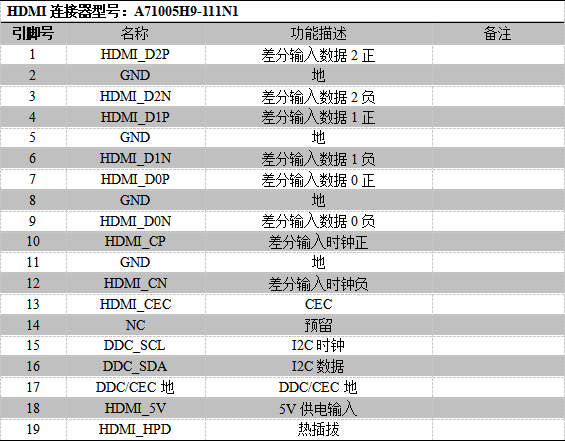

1.HDMI输入接口定义

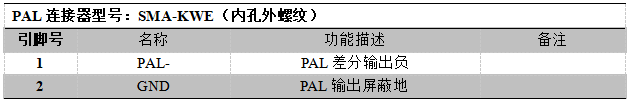

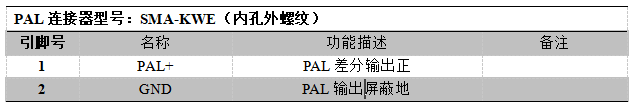

2.差分PAL输出同轴接口定义（采用两个同轴，分别为PAL+和PAL-）

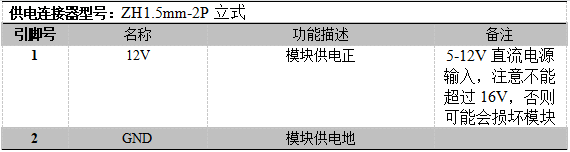

3.供电接口定义
