一、基本信息

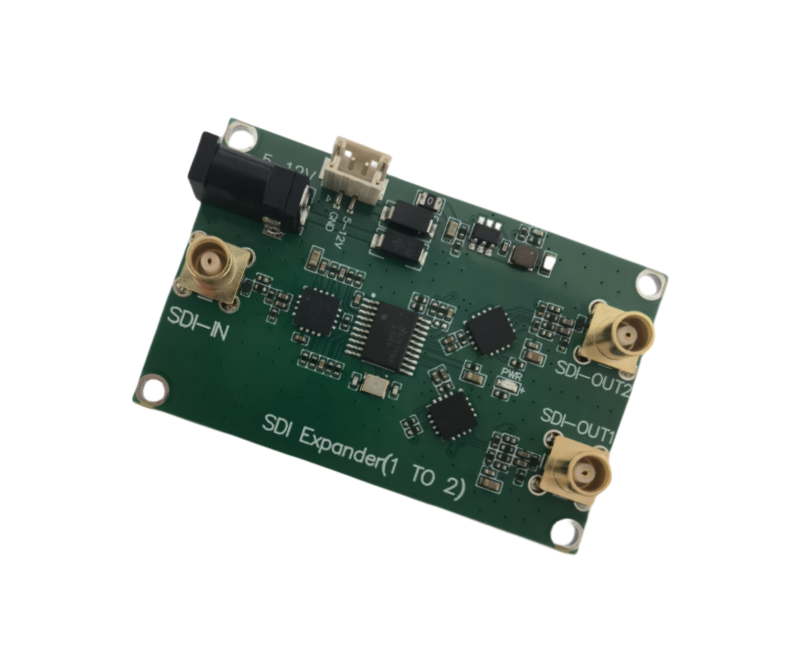

功能：SDI扩展 一分二 中继器（本模块为工业级，并非简单的单端转差分实现的一分二，由均衡器+时钟恢复器+线驱动器组成，2路SDI输出与输入为同相位视频，实现一分二的同时，可以对质量差的SDI信号具有一定的恢复作用，通过线驱动器可以作为SDI中继来使用）。

型号：SPD-SEX01。

供电：5-12V。

输入：SDI，支持SD模式、HD模式、3G模式。

输出：SDI(双路)，支持SD模式、HD模式、3G模式。

支持分辨率：1080P、720P、525I、625I等。

尺寸：50mmX32mm。

工作温度：－40℃－+80℃

1.SDI输入接口定义:

2.SDI-OUT1输出接口定义:

3.SDI-OUT2输出接口定义:

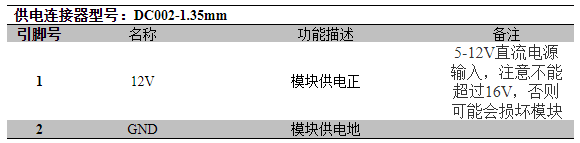

4.供电接口1定义:

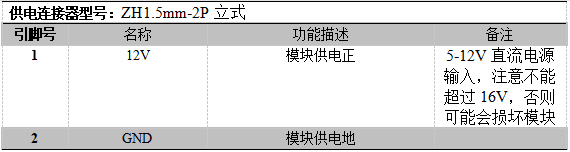

5.供电接口2定义:
