一、基本信息

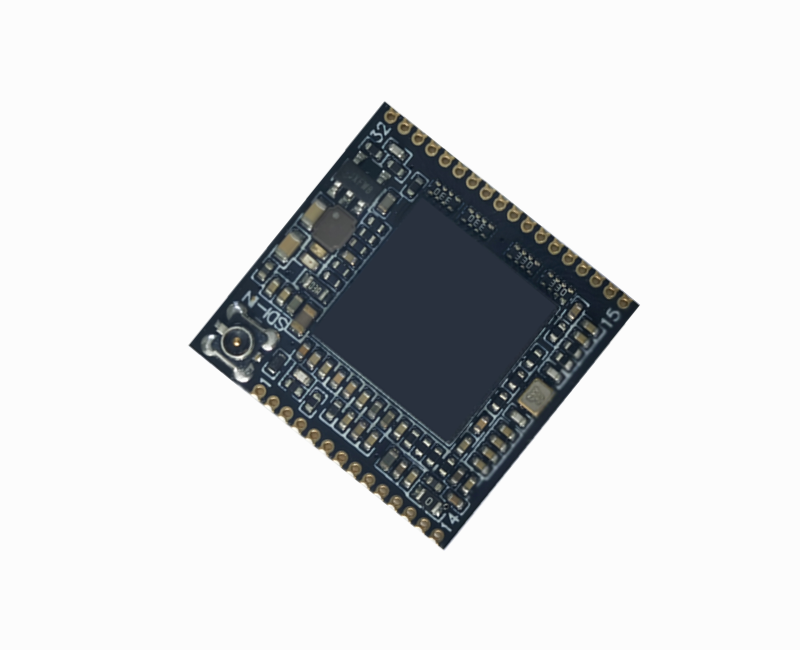

功能：SDI转BT1120/BT656模组适用于英伟达TX2/NX,RK3399,RK3588,海思3519A,海思3559A,高通，全志等平台。

型号：SPD-STMZ-1。

供电：3.3V 1A。

输入：SDI(支持3G、HD、SD)。

输出：BT1120（默认）,兼容BT656。

配置方式：默认已配置好，输入SDI即可输出BT1120（默认内同步、外同步均有信号）。

分辨率支持：1080P60、1080P50、1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24（自适应以上分辨率和帧率）。

尺寸：20mm×20.8mm×3mm。

工作温度：－40℃－+80℃。

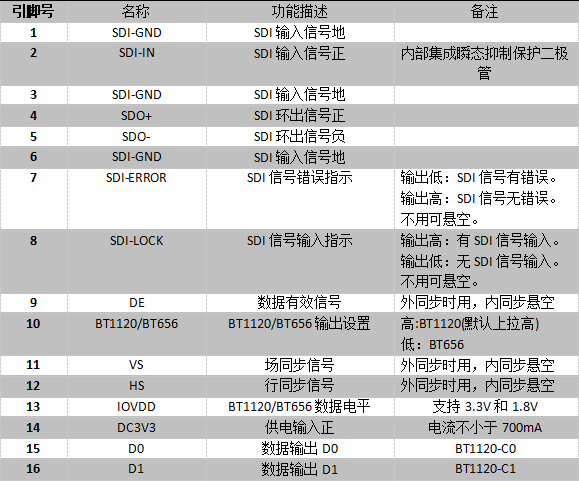

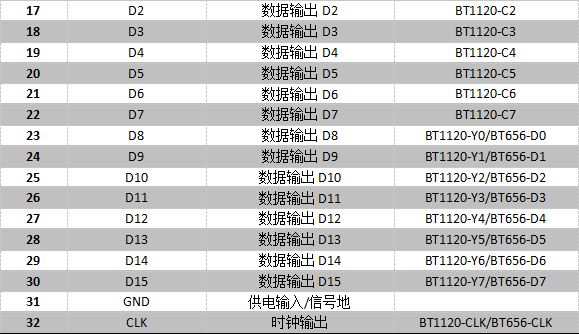

二、管脚定义
