一、基本信息

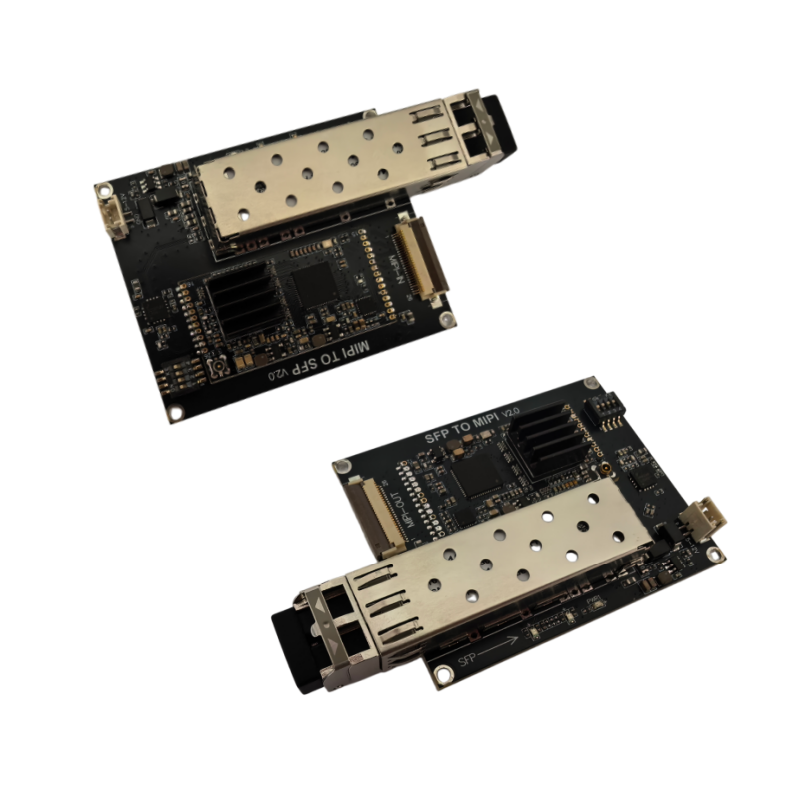

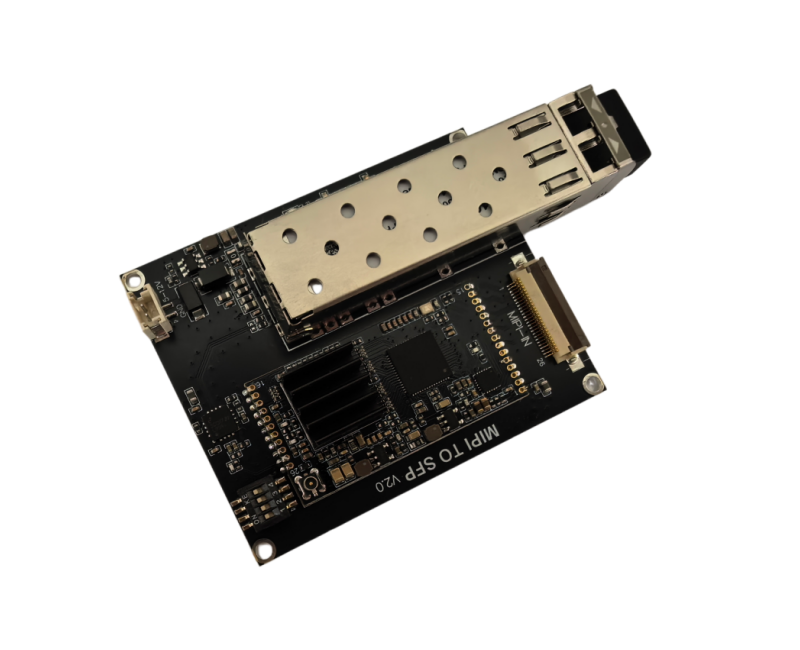

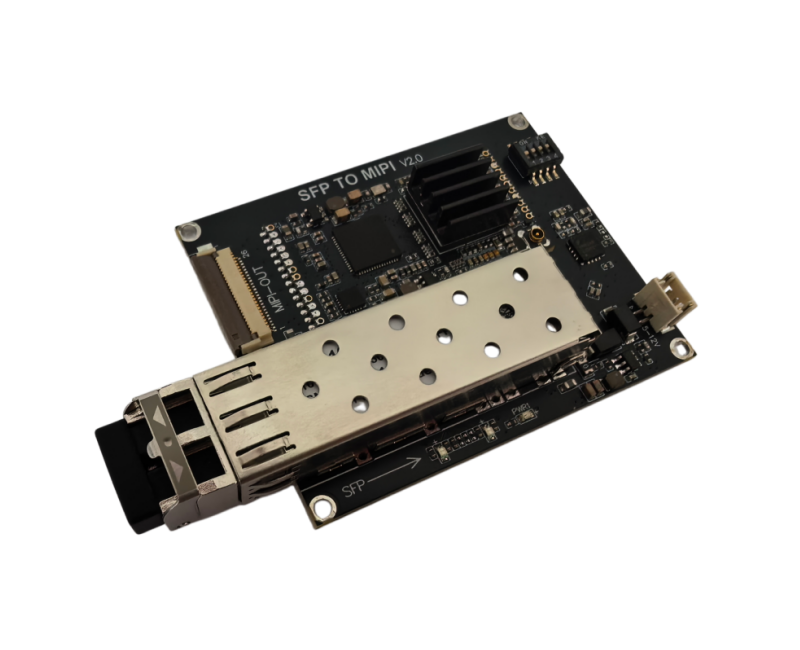

功能：MIPI DSI转光纤模块适用于英伟达TX2/NX,RK3399,RK3588,海思3519A,海思3559A,高通，全志等平台。

型号：SPD-MSFP-1

供电：12V 1A。

输入：MIPI DSI 4lane（默认）,支持2lane/4lane可配,兼容MIPI CSI。

输出：光纤(带宽10G)。

配置方式：默认已配置好，输入MIPI DSI即可输出光纤（默认4lane MIPI DSI RGB888连续时钟）。

分辨率支持：1080P60、1080P50、1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24。

尺寸：70mm×30mm×15mm。

工作温度：－40℃－+80℃

二.接口定义

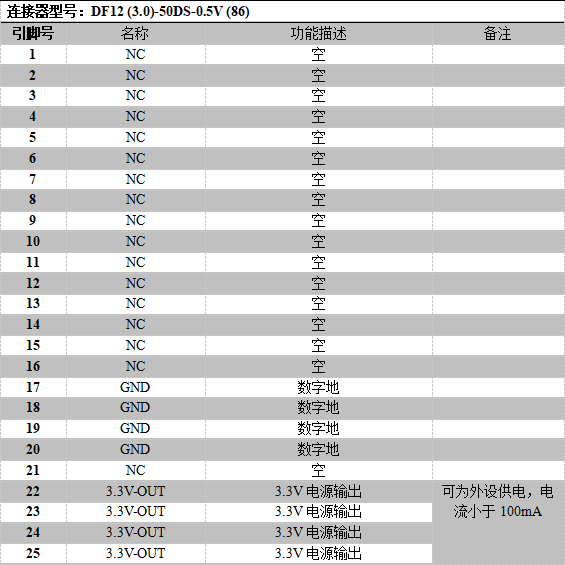

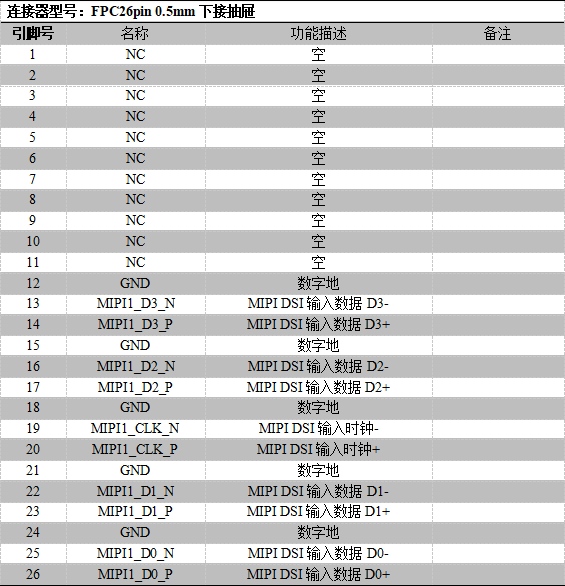

1.MIPI1输入接口定义：

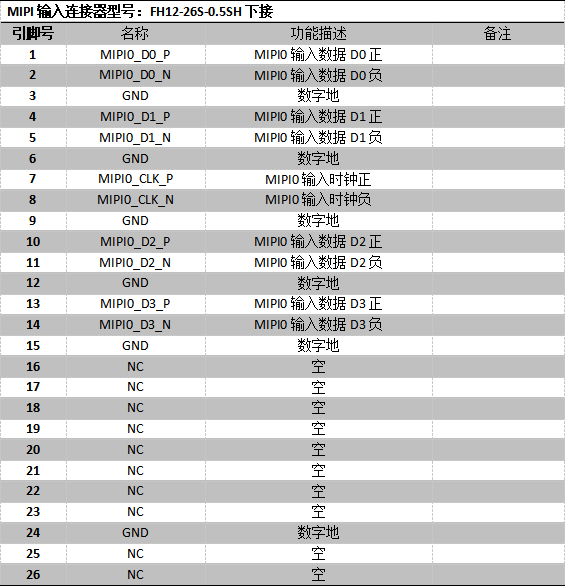

2.MIPI2输入接口定义：
